| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | OEM |
| إصدار الشهادات: | CE , ISO |
| الحد الأدنى لكمية: | وحدة 1 |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | تصدير التعبئة القياسية |
| وقت التسليم: | 15-20 يومًا |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 100pcs شهريا |
| الطاعم: | 29pcs feeders(8mm 22; 12mm 4; 16mm 2; 24mm 1) ; 29 قطعة مغذية (8 مم 22 ؛ 12 مم 4 ؛ 16 مم 2 | رئيس: | رأسان (مع فوهة جوكي 4 قطع) |
|---|---|---|---|
| سرعة: | 6000cph | منطقة لقط ثنائي الفينيل متعدد الكلور: | 10 * 10 ملم ~ 380 * 415 ملم |
| مكونات الدعم: | LED ، 0402-5050 ، SOP ، QFN إلخ. | دعم ملف العمل: | ملف CSV |
| طريقة تحديد المواقع: | تحديد المواقع بالليزر / تحديد مواقع الفوهات | الوزن الصافي: | 65 كيلوجرام |
| نطاق تحريك المحور Z: | 15 ملم | السفر المحور XY: | 420 * 460 مم |
| إبراز: | 6000cph PCB آلة التجميع,6000cph PCB Pick And Place Machine,65kg PCB Pick And Place Machine |
||

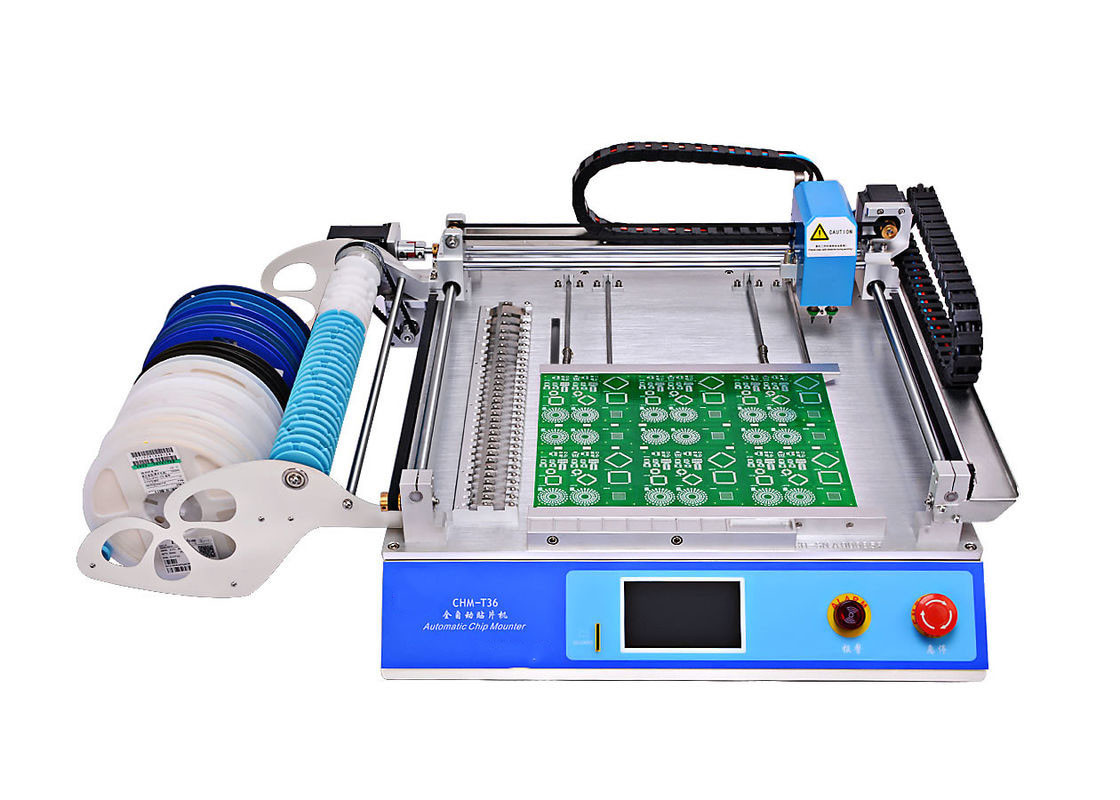

2 رؤساء 29 مغذيات سطح المكتب PCB اختيار ووضع آلة
وصف:
PCB Pick And Place Machine عبارة عن آلة اختيار ووضع أوتوماتيكية لسطح المكتب ، تم تطويرها خصيصًا لمختبرات الأبحاث ومؤسسات التصنيع المتوسطة الصغيرة ولكنها ستكون أيضًا مناسبة للهواة الجاد.آلات الانتقاء والوضع الأوتوماتيكية هذه مناسبة لإنتاج دفعات صغيرة ، والبحث والتطوير المعملي ، وتجارب عينات المنتج ، ومعالجة SMT LED وغيرها من العمليات المماثلة.
مواصفات:
| منطقة ثنائي الفينيل متعدد الكلور | 10 مم * 10 مم - 380 مم * 415 مم |
| السفر المحور XY | 420 * 460 مم |
| نطاق التحرك للمحور Z | 15 ملم |
| كمية فوهة | 2 قطعة |
| فيدرز | 37 فيدررز (8 مم = 22 فدانًا ، 12 مم = 4 فدان ، 16 مم = 2 فدان ، 24 مم = 1 فدان ، صينية IC الفريسة = 8 فدان) |
| سرعة | 6000cph (أعلى 7200cph) |
| الاحكام | ± 0.025 مم |
| بحجم | 0402-5050 ، SOP ، QFN (العرض: 8 مم ، 12 مم ، 16 مم) |
| البعد | L 960 مم * W 705 مم * 335 مم |
| مضخة هواء فراغ | -92KPA (مدمجة) مضخة من النوع البكم ، لا تحتاج إلى مضخة هواء خارجية |
| دعم ملف العمل | ملف CSV |
| الجهد االكهربى | 220 فولت أو (110 فولت) ، 50/60 هرتز |
| قوة | 200 واط |
| الوزن الصافي | 65 كجم |
| الصوت | 0.41 م³ |
مزايا:
1) جهاز تحديد المواقع بالليزر ، سهل للبرمجة عبر الإنترنت.
2) اختبار الفراغ الخاص ، إذا امتص أحد المكونات معوجًا ، فسيتم إلقائه في منطقة الرواسب ، ثم إعادة الانتقاء ووضعه مرة أخرى ..
3) تصميم مزدوج للرأس والاختيار يساعد على زيادة الإنتاج ، 2 قطعة فوهات جوكي ، التغيير السريع والسهل.
4) مضخات مدمجة مزدوجة من نوع كتم الصوت (التكلفة وتوفير الغرفة ، لا حاجة لإعداد مضخة إضافية)
5) بطاقة SD 8G قياسية ، تخزين كبير الحجم لملف عمل CSV
6) إدخال / إخراج واجهة شاشة تعمل باللمس ، عملية سهلة
7) مغذيات تلقائية متكاملة: عجلة بكرة نايلون أوتوماتيكية
8) دعم خطوة واحدة ، عملية سهلة.
10) يمكن تركيب 0402،0603،0805 ... 5050 SO-8 ... SO-16 ، SOT-23 ، SOT-89 ، TO-252.
11) لا يوجد نظام رؤية ، 28 و 36 نموذجا بالليزر.CHMT48V مع الرؤية.
12) نظام تشغيل برمجي مدمج ، يدعم البرمجة عبر الإنترنت: يمكن البرمجة بسهولة عبر الإنترنت إذا لم يكن لديك مخطط دائرة PCB ، بمساعدة جهاز تحديد المواقع بالليزر.لا حاجة للتوصيل بجهاز كمبيوتر منفصل.
13) برمجة سهلة ، تستغرق 5 دقائق فقط: استخدم أداة Protel لاستخراج ملف إحداثيات دائرة PCB ، واستخدم أداة تحويل التنسيق التي قدمناها لك لتحويل تنسيق الملف ، ثم نسخها إلى بطاقة SD ، وإدخالها في الجهاز ، ثم يمكنك استخدام الملف مباشرة.
14) توحيد التعبئة والتغليف يضمن النقل الآمن.
15) صغيرة وخفيفة الوزن: تركيب بسيط ، نقل مريح.
16) قوة العمل القصوى لا تزيد عن 200 واط ، الوقوف على السلطة تحت 80 واط.
صناعة التطبيقات:
صناعة الأجهزة المنزلية ، صناعة إلكترونيات السيارات ، صناعة الطاقة ، صناعة LED ، الأمن ، صناعة الأدوات والعدادات ، صناعة الاتصالات ، صناعة التحكم الذكي ، صناعة إنترنت الأشياء (IOT) والصناعة العسكرية ، إلخ.
الملحقات القياسية لـ CHMT36:
1) SMT Desktop Pick and Place Machine CHMT36 * 1
2) فوهة جوكي * 4 (503 ، 504 ، 505 ، 506).
3) بطاقة SD * 1
4) قارئ بطاقة SD * 1
5) دبابيس السحب: 2
6) ملف لسحب دبوس: 1
7) وجع عرافة: 6
8) ملاقط: 1
9) الفرشاة: 1
10) دليل المستخدم باللغة الإنجليزية: 1
تفاصيل الصور:
