Beijing Silk Road Enterprise Management Services Co.,LTD
شركة بكين سيلك رود لخدمات إدارة المشاريع المحدودة
شركة بكين سيلك رود لخدمات إدارة المشاريع المحدودة
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | OEM |
| إصدار الشهادات: | CE , ISO |
| الحد الأدنى لكمية: | وحدة 1 |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | تصدير التعبئة القياسية |
| وقت التسليم: | 15-20 يومًا |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 100pcs شهريا |
| سرعة رقاقة ماكس: | 12000 قطعة / ساعة | هواء مضغوط: | 0.5-0.6 ميجا باسكال |
|---|---|---|---|
| دقة تحديد الموقع: | 0.01 ملم | مغذيات: | 60 (قبل 24 بعد 36) |
| وزن: | 450 كجم | اللون: | أبيض |
| الأبعاد: | 1395 * 1180 * 1376 مم | افتح منبه الغطاء: | تبطئ أو تنخفض |
| وضع تعديل السكك الحديدية: | يدوي + أوتوماتيكي | ماكس منطقة ثنائي الفينيل متعدد الكلور: | 600 * 430 مم |
| نطاق العازلة فوهة: | 5 ملم | الصواني: | دعم 12 مجموعة |
| إبراز: | 1395 * 1180 * 1376mm آلة تجميع ثنائي الفينيل متعدد الكلور,آلة تجميع ثنائي الفينيل متعدد الكلور 5 مم,آلة تركيب مكونات ثنائي الفينيل متعدد الكلور 5 مم |
||

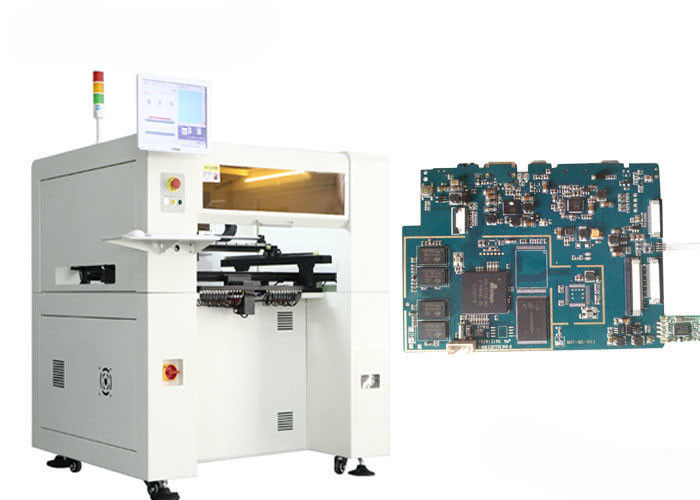

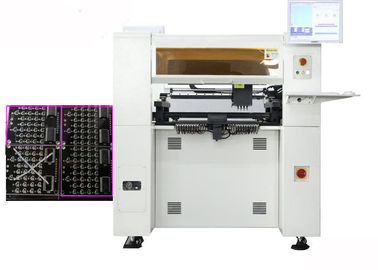

1395 * 1180 * 1376mm محرك سيرفو 60 مغذيات PCB آلة التجميع
تخصيص:
|
مغذيات |
60 (قبل 24 بعد 36) |
صواني |
دعم 12 مجموعة |
||
|
رأس التنسيب |
6 (بدون تغيير الفوهة) |
متوسط القوة |
600 واط |
||
|
دقة تحديد الموقع |
0.01 مم |
نطاق العازلة فوهة |
5 ملم |
||
|
قوة |
220 فولت ، 50 هرتز |
هواء مضغوط |
0.5-0.6 ميجا باسكال |
||
|
محرك القيادة |
محرك سيرفو ماتسوشيتا |
ماكس منطقة ثنائي الفينيل متعدد الكلور |
600 * 430 مم |
||
|
نطاق الحركة XY ماكس |
700 * 619 ملم |
||||
|
نطاق حركة المحور Z |
20 ملم |
||||
|
تغذية الحزام |
8،12،16،24 32 مم Feida ، صدمة ناقل الحركة Feida XY: برغي كروي عالي الدقة TBI مستورد + دليل خطي للخدمة الشاقة TBI مستورد. |
||||
|
أقصى سرعة للرقاقة |
12000 قطعة / ساعة |
||||
|
في طريق المجلس |
ثلاث مراحل في اللوحة من الاتصال التلقائي من اليسار إلى اليمين (في اللوحة لتكون لوحة ، لوحة انتظار اللوحة) تحديد موضع النقل التلقائي ثنائي الفينيل متعدد الكلور |
||||
|
XYZ Drive rail |
دليل خطي ثقيل عالي الدقة TBI |
||||
|
نظام محرك الحركة |
باناسونيك عالية السرعة DSP مدفوعة |
||||
|
مصدر فراغ الفوهة |
مولد فراغ عالي السرعة مع قواطع فراغ |
||||
|
نظام التشغيل |
استنادًا إلى نظام التشغيل Windows ، طورت شركة Kay Yang للتكنولوجيا بشكل مستقل نظام تشغيل آلة التنسيب التلقائي. |
||||
|
زاوية المكون |
0-360 ° أي زاوية ، دوران متزامن في الحركة |
||||
|
وضع التشغيل X / Y |
تسريع المنحنى الذكي والتباطؤ الخطي |
||||
|
في طريق المجلس |
اتصال أوتوماتيكي أحادي المرحلة من اليسار إلى اليمين ، تحديد المواقع التلقائي لنقل PCB |
||||
|
شاشة مرئية |
2 نسبة عرض التحكم الصناعي 4: 3 دقة 1024x760 |
||||
|
برمجة |
برمجة نظير إلى نظير ، برمجة مرئية ، استيراد تنسيق ملف ثنائي الفينيل متعدد الكلور |
||||
|
تحديد عدد الكاميرات |
كاميرا التعرف على العلامات ، ست كاميرات التعرف على السرعة العالية في وقت واحد ، وكاميرا التعرف عالية الدقة 5 ملايين بكسل. |
||||
|
وضع تعديل السكك الحديدية |
يدوي + تلقائي |
||||
|
افتح إنذار الغطاء |
تمهل أو اسفل |
||||
|
تحسين المواضع |
يقوم البرنامج تلقائيًا بتحسين الموضع المكتمل لمواصلة الإنتاج دون انتظار إعادة التعيين. |
||||
|
وضع التثبيت |
يدوي نصف أوتوماتيكي آلي بالكامل |
||||
|
نافذة العملية |
شاشة مزدوجة قبل وبعد العملية تصميم أكثر سهولة في الاستخدام. |
||||
|
اتصال تلقائي |
متصل تلقائيًا بمعدات إشارة النطاق الأمامي والخلفي. |
||||
|
زر الاختصار |
إعادة تعيين التشغيل التلقائي دون اتصال بالإنترنت لمسح الإنذار. |
||||
|
نطاق التركيب القابل للتطبيق |
مناسب لـ 0402 ، 0603 ، 0805 ، 1206 ، حبة مصباح LED ، الصمام الثنائي ، الصمام الثلاثي ، SOT ، QFP ، BGA مع خطوة دبوس أكبر من 0.3 مم في نطاق 45 * 45 مم. |
||||
|
وزن |
450 كجم |
الأبعاد |
1395 * 1180 * 1376 ملم |
||
ميزات:
معدات عالية الدقة ، الجهاز مزود بثماني كاميرات ، وعلامة ، وكاميرا عالية الدقة ، وست كاميرات التعرف على السرعة العالية يمكنها تركيب 0402-5050 RCA بشكل فعال ، واثنين من الترانزستورات ، ورقاقة SOP ، QFP-256 ، BGA وأحجام أخرى 45 مم * التعرف على حجم 45 مم للمكونات داخل التنسيب.
محرك XY باستخدام برغي كروي مستورد عالي الدقة + دليل خطي ثقيل مستورد ، تحديد المواقع بسرعة ، ضوضاء منخفضة ، دقة عالية.
الاستقرار ، باستخدام محرك ومحرك مؤازر Japan Matsushita ، دليل خطي دقيق TBI ، مولد فراغ ياباني ، فوهة JUKI عالية الدقة ، نظام تغذية أوتوماتيكي متكامل للكمبيوتر الصناعي عالي التكوين ، يحمي بشكل فعال تشغيل الماكينة على المدى الطويل من الاستقرار.
انتقال ثلاثي المراحل من اتصال أوتوماتيكي من اليسار إلى اليمين (القسم الأول مسؤول عن انتظار اللوحة ، والقسم الثاني مسؤول عن تثبيته على اللوحة. خارج الجهاز إلى إعادة التدفق) يوفر بشكل فعال وقت لوحة المرور ، وكفاءة أعلى .
