| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | OEM |
| إصدار الشهادات: | CE , ISO |
| الحد الأدنى لكمية: | وحدة 1 |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | تصدير التعبئة القياسية |
| وقت التسليم: | 15-20 يومًا |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 100pcs شهريا |
| الطاعم: | letf: 29pcs; letf: 29pcs ؛ right:29pcs اليمين: 29pcs | رأس التنسيب: | 2 قطع |
|---|---|---|---|
| فوهات: | 4 أنواع من الفوهات (Juki) | سرعة: | 3000cph with vision; 3000cph مع الرؤية ؛ without vision 5000cph بدون رؤية 50 |
| صحة: | 0.025 ملم | حجم ثنائي الفينيل متعدد الكلور: | 10 * 10 مم - 345 * 355 مم |
| تصاعد الدقة: | ± 0.025 مم | الجهد االكهربى: | 220 فولت (110 فولت) ، 50 هرتز |
| الوزن الصافي: | 75 كجم | أبعاد الآلة: | الطول 960 مم * العرض 705 مم * الارتفاع 335 مم |
| إبراز: | 345 * 355mm PCB Pick And Place Machine,10 * 10mm PCB Pick And Place Machine,345 * 355mm LED Assembly Equipment |
||

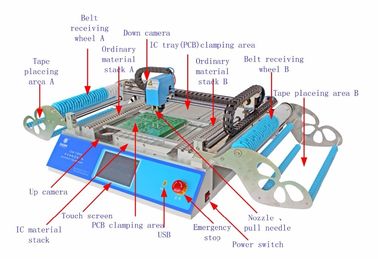

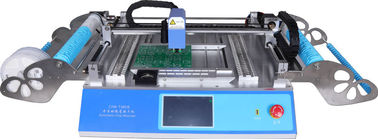

4 فوهات كاميرات مزدوجة أعلى الجدول PCB اختيار ووضع آلة
وصف:
| منطقة ثنائي الفينيل متعدد الكلور | 10 مم * 10 مم - 355 مم * 355 مم |
| سفر المحور XY | 420 * 460 مم |
| نطاق حركة المحور Z. | 15 ملم |
| رؤوس التنسيب | 2 قطع |
| مغذيات |
اليسار 29 قطعة + الحق 29 قطعة 8 مم = 44 قطعة ، 12 مم = 8 قطعة ، 16 مم = 4 قطعة ، 24 مم = 2 قطعة ، كومة IC الأمامية = 14 قطعة ، درج IC محدد من قبل المستخدم |
| نظام الرؤية | الكاميرات المزدوجة (الكاميرات العلوية والسفلية) |
| قيادة | نظام محرك سيرفو للتحكم في حلقة مغلقة ، تأكد من عدم فقد الخطوة أبدًا |
| كشف الإرجاع الذاتي للمحور Z | نعم ، يمنع كسر الفتحات |
| سحب دبوس العودة الذاتية | نعم |
| تسرب طريقة كشف المواد | كشف الفراغ ، كشف الرؤية |
| شاشة اللمس | شاشة تعمل باللمس مقاس 7 بوصات |
| اللوحة الرئيسية | المجلس الرئيسي لصناعة البحوث المستقلة |
| النظام | نظام لينكس مضمن |
| سرعة التركيب | 5000cph (رؤية قبالة) ؛3000cph (الرؤية على) |
| دقة التركيب | ± 0.025 مم |
| مكونات | 0402-5050 ، SOP ، QFN (عرض الشريط: 8 مم ، 12 مم ، 16 مم ، 24 مم) |
| أبعاد الآلة | L 960 مم * W 705 مم * 335 مم |
| مضخة فراغ | -92KPA (2 قطعة ، مدمجة ، نوع كتم الصوت) |
| مصدر الهواء الخارجي | لا حاجة (مضخة فراغ كتم مدمجة في الآلة 2 قطعة) |
| كمبيوتر خارجي | لا حاجة |
| الجهد االكهربى | 220 فولت (110 فولت) ، 50 هرتز |
| الوزن الصافي | 75 كجم |
| الوزن الإجمالي | 86 كجم / 116 * 81 * 52 سم ---- التعبئة الخشبية |
ميزة تنافسية:
1. برنامج ملائم ، نظام لينوكس مدمج للآلة ، لوحة رئيسية صناعية مستقرة جدًا ، عملية مستقلة ، لا تحتاج إلى كمبيوتر خارجي ، عملية أكثر سهولة وملاءمة.
2. نظام CCD للكاميرات العلوية والسفلية يصحح موضع كل مكون بدقة عالية ، خاصة بالنسبة لـ IC (بحد أقصى 22 * 22 مم).
3. تدعم الآلة جميع أنواع المكونات المختلفة ، من 0402 ، 0603- QFN ، وكذلك قطع الشريط ، أنبوب IC ، أو IC بالجملة.يمكن للآلة وضع أنواع متعددة من ثنائي الفينيل متعدد الكلور.
4. لديها تركيبات تثبيت PCB مرنة ، ولديها صينية IC مخصصة ، مغذي IC كبير أمامي ، مريح للغاية.
5. يمكن للرؤية أيضًا تصحيح نقطة أصل آلة التصحيح ، تأكد من صحة نقطة الأصل.
6. 2 رأس / 4 رؤوس مع فوهات Juki عالية الدقة مع مغناطيس ، لا حاجة للفك باستخدام مفتاح الربط ، يمكن للفوهات تدوير الزاوية -180 درجة ~ +180 درجة.وضع الارتفاع قابل للتعديل.أقصى ارتفاع للمكونات المكونة من 4 مسلسلات 5 مم و 5 سيريل ارتفاع أقصى 10 مم.
7. 4 دبوس سحب آلة serails يعود تلقائيًا لتجنب الفوهات المكسورة ، لا يتم تعليق دبوس السحب.5 آلة مسلسل باستخدام التغذية التلقائية للمغذي الهوائي Yamaha ، سرعة أكبر.
8. كشف المحور Z ، يمكن لرأس التنسيب الكشف التلقائي عن الارتفاع والزاوية ، والعودة التلقائية إلى الأصل لمنع أي كسر.
9. التحكم في الحلقة المغلقة ، المحور X ، Y مع المشفر ، المحرك لا يفقد الخطوات أبدًا.
10. يتم معايرة ثنائي الفينيل متعدد الكلور بواسطة كاميرتي رؤية (سوف تجد الآلة نقطتين تلقائيًا) ، قم بتعديل إزاحة ثنائي الفينيل متعدد الكلور.معايرة نقطتين فقط ، مكونات الباقي سوف تصحح تلقائيًا ، يمكن أن تكون المعايرة سريعة ودقيقة لثنائي الفينيل متعدد الكلور ، لا تحتاج إلى الاهتمام بالإزاحة ، لا حاجة لحساب الإدخال.
11. يأتي مع كشف الفراغ ، إذا امتص أحد المكونات معوجًا ، فسوف يرميها تلقائيًا إلى منطقة التغذية ، ثم يختار واحدًا جديدًا لتركيبه مرة أخرى.
12. يأتي مع كشف الرؤية ، الكاميرا سوف تصحح زاوية المكون تلقائيًا وتوضع على لوحة PCB في المكان المناسب.إذا لم يلتقط الرؤوس المكونات ، فسوف تكتشفها الكاميرا وتعود للاختيار مرة أخرى ، 3 مرات لا تلتقط ، سوف تنبه الآلة وتتوقف.
13. في حالة نقص المواد سيتم الكشف التلقائي ، ثم التنبيه.بعد توريد المواد ، ثم مواصلة العمل ، لا حاجة لإعادة البدء.
14. دعم أي عدد من دفعة الكلور.
15. إذا لم يكن هناك ملف ثنائي الفينيل متعدد الكلور ، أو لا تستخدم برنامج تحميل ملف العمل ، يمكنك إنشاء ملف جديد للبرنامج.
16. يأتي مع أداة التحويل (إصدار الكمبيوتر الشخصي) ، وتحرير ملف العمل على الكمبيوتر وتحميل ملف العمل إلى الجهاز عن طريق منفذ USB ، بسرعة وسهولة.
17. دعم خطوة واحدة.
