| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | OEM |
| إصدار الشهادات: | CE , ISO |
| الحد الأدنى لكمية: | وحدة 1 |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | تصدير التعبئة القياسية |
| وقت التسليم: | 15-20 يومًا |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 100pcs شهريا |
| شرط: | جديد | بعد خدمة الضمان: | دعم فني بالفيديو |
|---|---|---|---|
| موقع الخدمة المحلية: | لا يوجد | موقع صالة العرض: | لا يوجد |
| ضمان: | سنة واحدة | اسم المنتج: | مكان الجهاز / تركيب LED / آلة تجميع LED |
| سرعة التركيب القصوى: | 11000 قطعة / ساعة | عدد المغذيات: | 64 |
| عدد رؤوس التنسيب / التركيب: | 6 | عدد صينية المواد: | 6 |
| متوسط الطاقة: | 500 واط | دقة الموقع: | 0.01 ملم |
| مجموعة التخزين المؤقت للفوهة الفراغية: | 4.5 ملم | مزود الطاقة: | 220 فولت 50 هرتز |
| ضغط الهواء: | 0.5-0.6 ميجا باسكال | ||
| إبراز: | 500W SMD آلة التجميع,4.5mm SMD آلة التجميع,500W SMD آلة التركيب |
||

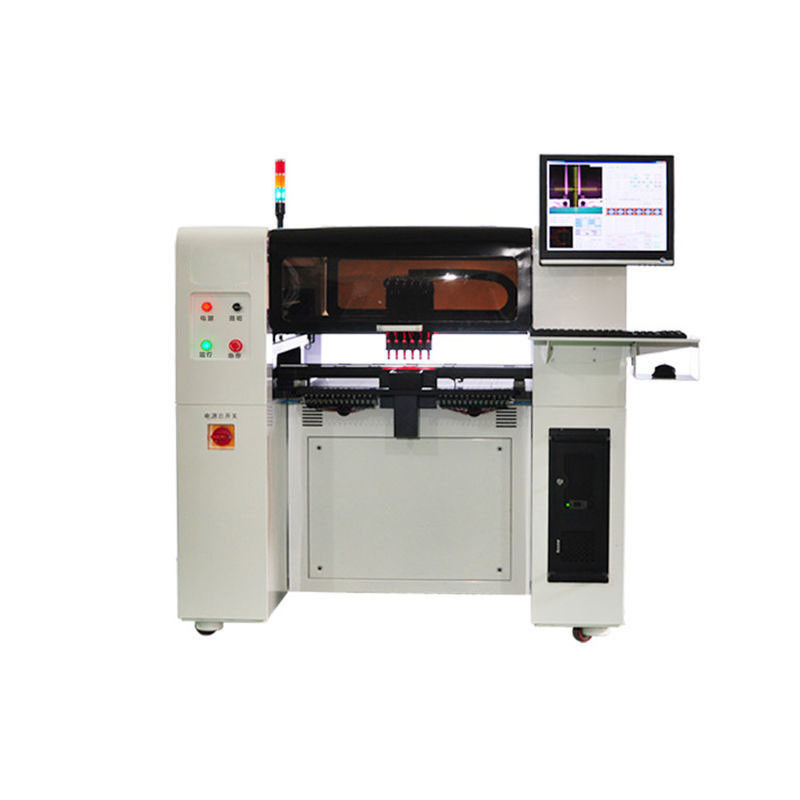

6 رؤوس 64 مغذي آلة تجميع SMD عالية السرعة
تطبيق
يمكن لماكينة وضع SMD تنفيذ تقنية التركيب على لوحة PCB المربعة ، لوحة PCB المستديرة ، ركيزة الألومنيوم وأضواء الشريط.يمكن استخدام المنتجات النهائية في إنتاج مكثف المقاوم ، صمام ثنائي حزمة الأسطوانة الزجاجية ، الصمام الثلاثي ، حزمة TQFP ، حزمة QFN ، حزمة QFP ، حزمة BGA ، عمود المصباح إلخ.
المعايير الفنية
| سرعة التركيب القصوى: | 11000 قطعة / ساعة |
| متوسط سرعة التركيب العملي: | 8600 قطعة / ساعة |
| عدد المغذيات: | 64 |
| عدد المواضع / رأس التركيب: | 6 |
| عدد درج المواد: | 6 |
| متوسط القوة: | 500 واط |
| دقة الموقع: | 0.01 مم |
| نطاق التخزين المؤقت لفوهة الفراغ: | 4.5 ملم |
| مزود الطاقة: | 220 فولت ، 50 هرتز |
| ضغط الهواء: | 0.5-0.6 ميجا باسكال |
| وزن: | 580 كجم |
| البعد: | 1316 * 1360 * 1340 ملم |
| منطقة لوحة الدائرة القصوى: | 510 × 450 ملم |
| أقصى مدى متحرك للمحور Z: | 20 ملم |
ترتيب
نظام التحكم بالكمبيوتر
آلة وضع SMD مجهزة بشكل عام بشاشة كمبيوتر وماوس.وهو يدعم XP و Windows 7. وهو يتيح البرمجة المرئية واستيراد ملفات PCB بسبب نظام التشغيل البشري.
محمل PCB التلقائي
يمكن لماكينة وضع SMD وضع لوحة PCB النهائية للطباعة مباشرة على المسار لتحقيق التحميل التلقائي للوحة ، والتوجيه والتركيب والتركيب.وهو يدعم مغذيات متعددة: بحد أقصى 64 مغذي.حجم علبة IC القياسية ، أنبوب التغذية ، مغذي العصا يمكن أن يكون قابل للتعديل.
تحديد متزامن بست مجموعات من الكاميرات
تم تجهيز آلة وضع SMD بـ 8 كاميرات: واحدة MARK ، وكاميرا عالية الدقة و 6 كاميرات عالية السرعة.يمكنها تحقيق تحديد متزامن بستة رؤوس لضمان سرعة ودقة التركيب.التكوين القياسي هو 16 فوهة شفط عالية الدقة JUKI.

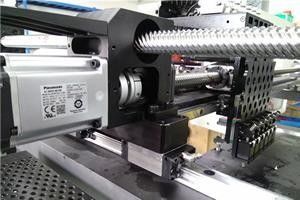

نظام مؤازر
تم تجهيز آلة وضع SMD بنظام مؤازر مستورد من Panasonic ، اليابان بدقة عالية وثبات لضمان التثبيت المستقر لمدة 24 ساعة.
سلسلة
إنها تعتمد سلسلة سحب مقاومة للضغط العالي ومقاومة للاهتراء والتي هي نفس نوع تلك الآلات المستوردة.يمكن لسلسلة السحب أن تتحمل ضغط إثبات بآلاف المرات.
المسار
إنها تعتمد مسارًا عالي الدقة من TBI Taiwan والذي يتميز بضوضاء منخفضة ودقة عالية لضمان معدل دقة رقائق BGA.
ناقل
يمكن توصيل آلة وضع SMD تلقائيًا بالناقل الذي يمكنه نقل لوحة PCB إلى آلة اللحام بالتدفق المعاد تدويرها SMD بدون مساعد يدوي ، وبالتالي توفير تكلفة العمالة.
معلمات التكوين
محرك الدفع: محرك سيرفو من باناسونيك ، اليابان
وضع التعريف: تحديد متزامن بست كاميرات
مصدر الفراغ لفوهة الشفط: مولد الفراغ بوظيفة كسر الفراغ
وحدة التغذية بالحزام: 8 مم ، 12 مم ، 16 مم ، 24 مم و FEEDER (STICK) التي يمكنها تنفيذ رقائق حزمة الأسطوانة
مسار السائق XYZ: مسار خطي عالي الدقة للحمل الثقيل TBI
نظام محرك الحركة: محرك باناسونيك عالي السرعة DSP
نظام التشغيل: Windows: يدعم windows XP ، win7
زاوية المكونات: أي زاوية من 0-360 درجة ؛دوران متزامن أثناء الحركة
وضع التشغيل X / Y: ربط منحنيات الجري والتسارع والتباطؤ على التوالي
تحديد موضع العلامة الائتمانية: يمكن ضبط العلامة الائتمانية بحرية
تحذير الفشل: ينذر بالخطر لنقص المواد
وضع تحميل اللوحة: مرحلة واحدة من الاتصال التلقائي من اليسار إلى اليمين ؛موقع نقل ثنائي الفينيل متعدد الكلور التلقائي ؛تحميل اللوحة اليدوية
العرض المرئي: شاشة تحكم صناعية مقاس 17 بوصة ؛مقياس: 4: 3 ؛القرار: 1280 × 1024
وضع البرمجة: برمجة التدريس من نقطة إلى نقطة ، والبرمجة المرئية وتنسيق استيراد ملف ثنائي الفينيل متعدد الكلور ، إلخ
عدد كاميرات التعريف: واحدة مارك ، 6 كاميرات عالية السرعة وكاميرا عالية الدقة.
المميزات
آلة التنسيب SMT لديها الميزات التالية:
1. أهم ما يميز هذا الجهاز هو الكاميرا الاحترافية 5 ميجا بكسل لتركيب الرقاقة.يمكن أن يحقق التركيب الفعال للرقائق التي يزيد ميلها عن 0.3 مم ومسافة المركز أكثر من 0.5 مم في منطقة 40 * 40 مم بمعدل نجاح أكبر من 98٪.
2. إن آلة تحديد المواقع SMT مُجهزة بـ 6 كاميرات إضافية عالية السرعة يمكنها تحقيق تحديد متزامن بستة رؤوس.هذا يمكن أن يحسن بشكل كبير كفاءة التركيب التي تتضاعف على الأساس الأصلي.
3. كما أن لها الوظيفتين التاليتين: العلامات الإيمانية المسح التلقائي والتحميل التلقائي للوحة.يمكن لهذه الوظائف تحسين دقة التركيب أثناء تغيير لوحة PCB وتبسيط العملية.يمكن أيضًا توصيلها بمجموعات المعدات الأخرى لتشكيل خط إنتاج SMT كامل.
4. آلة التنسيب SMT يمكن توصيلها أوتوماتيكياً بالناقل الذي يمكنه نقل لوحة PCB إلى آلة اللحام بالتدفق المعاد SMT بدون مساعد يدوي ، وبالتالي توفير تكلفة العمالة.
