Benchtop 60 Feeders 4 Heads 150Kg SMD Mounting Machine

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	OEM
إصدار الشهادات:	CE , ISO

شروط الدفع والشحن:

الحد الأدنى لكمية:	وحدة 1
الأسعار:	negotiable

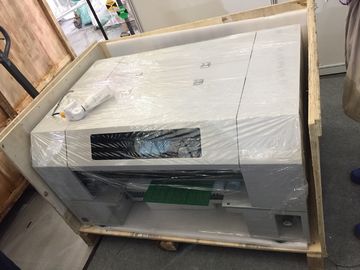

تفاصيل التغليف:	تصدير التعبئة القياسية
وقت التسليم:	15-20 يومًا
شروط الدفع:	L / C ، T / T ، ويسترن يونيون ، باي بال
القدرة على العرض:	100pcs شهريا

ﺎﺘﺼﻟ ﺍﻶﻧ

مفصلة وصف المنتج

السفر المحور XYZ:	600 ملم (X) * 630 ملم (Y) * 20 ملم (H)	أقصى حجم ثنائي الفينيل متعدد الكلور:	400 مم (الطول) × 270 مم (العرض)
مكونات الدعم:	0402 ~ 5050 ، SOP ، QFN ، BGA إلخ.	سرعة:	Without vision:8000cph; بدون رؤية: 8000 كم / ساعة ؛ With Vision:5500cph مع ا
كشف الرؤية:	كاميرا مزدوجة (أعلى وأسفل) تدعم الحد الأقصى لحجم IC: 22 * 22mm	نظام تشغيل:	نظام لينكس مضمن
إبراز:	150Kg SMD Mounting Machine , 150Kg SMD Assembly Machine , 400 * 270mm SMD Mounting Machine

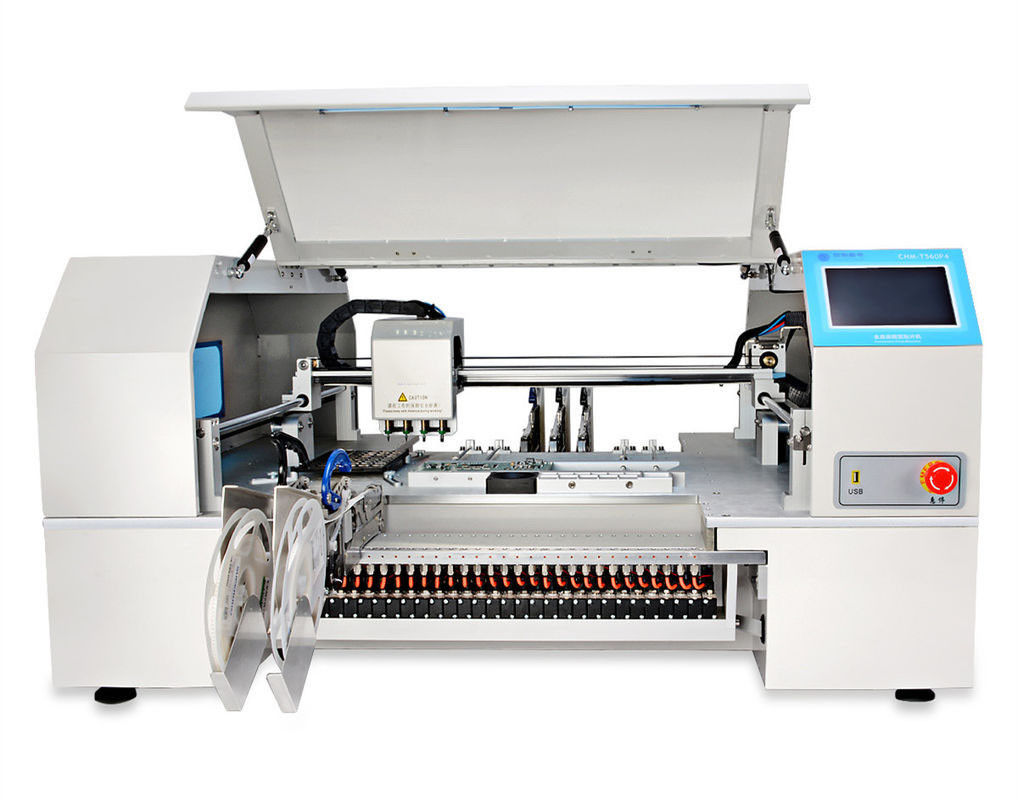

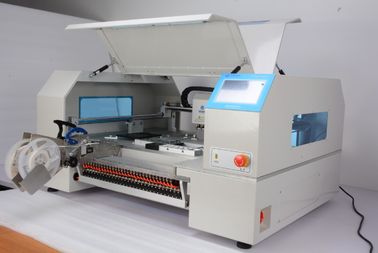

Benchtop 60 مغذيات 4 رؤوس آلة تركيب SMD

وصف:

تحتوي هذه الماكينة على 60 مغذيًا مع 4 رؤوس فوهة Juki ، والمزيد من المواد المدعومة بتركيب عالي السرعة ، وتعمل مع مغذيات Yamaha الهوائية 8 مم 12 مم 16 مم 24 مم ، وأيضًا مغذي اهتزاز ياماها يقبله العملاء في السوق ، طاولة للغاية ومريحة!هذه الآلة لإنتاج SMT الصغيرة هي مساعدك الجيد!

نظام التشغيل عبارة عن نظام Linux مضمن على مستوى الصناعة ، وقد تم بحث اللوحة الرئيسية للآلة بنفسي ، وهي أكثر موثوقية من نظام windows ، وفترة الحياة أطول بكثير.CHMT560P4 باستخدام 502-508 نوعًا مختلفًا من فوهات Juki ، مناسبة لـ 0402،0603،0805-5050 ، SOP ، QFN ، LQFP ، الصمام الثنائي ، الترانزستور ، BGA ... إلخ ، والتي يمكن أن تلبي طلب المزيد من العملاء.

المعايير الفنية

المعلمات
السفر المحور XYZ	600 مم (X) × 630 مم (Y) × 20 مم (Z)
الحجم الأقصى لثنائي الفينيل متعدد الكلور	400 مم (طول) × 270 مم (عرض)
مكونات الدعم	0201-0402-5050 ، SOP ، QFN ، BGA إلخ.
سرعة التركيب	بدون رؤية: 8000cph مع الرؤية: 5500cph
الاحكام	± 0.025 مم
رأس التنسيب	4 رؤوس
نظام التغذية	دعم مغذي هوائي بحد أقصى 30 قطعة 8 مم (خيارات أخرى: 12،16،24 مم ، مغذي اهتزاز) 14 قطعة مكدس IC عام دعم علبة IC
كشف الرؤية	تدعم الكاميرا المزدوجة (لأعلى ولأسفل) الحجم الأقصى لـ IC: 22 * 22mm
التحكم في المحرك	محرك متدرج المحور XY مع تحكم في الحلقة المغلقة لجهاز التشفير تباطؤ مرن S كشف إعادة تعيين المحور Z.
كشف تسرب المكونات	الكشف الفراغي والبصري
اللوحة الرئيسية	لوحة أم صناعية عالية الموثوقية
شاشة اللمس	شاشة صناعية مقاس 7 بوصات ، تدعم التحكم في الماوس الخارجي
نظام تشغيل	نظام لينكس مضمن
مصدر الهواء الخارجي	0.5 ميجا باسكال
مزود الطاقة	AC220V 50 هرتز / AC110V 60 هرتز
ديمنسيون	1180 مم (L) × 870 مم (عرض) × 600 مم (ارتفاع)
البرامج المتوافقة	مصمم ألتيوم ، Protell99SE ، PADS ، Kicad ، Eagle ، Cadint ، Cadence Orcad ، Cadence Allegro ، PROTEUS ... إلخ
الوزن الصافي	150 كجم

ميزة تنافسية:

1. برنامج ملائم ، نظام لينوكس مدمج للآلة ، نظام صناعي ، أكثر احترافًا واستقرارًا ، عملية مستقلة ، لا تحتاج إلى كمبيوتر خارجي ، عملية أكثر سهولة وملاءمة.
2. صناعة شاشة تعمل باللمس بالكامل ، لا حاجة إلى شاشة خارجية ، حفظ الغرفة ، تشغيل أكثر ملاءمة ، فأرة USB مدعومة أيضًا.
3. نظام الكاميراتين العلوية والسفلية CCD يصحح موضع كل مكون بدقة عالية ، خاصة بالنسبة لـ IC.
4. لها أداة تثبيت PCB مرنة ، ولها صينية IC محددة من قبل المستخدم ، مريحة وسريعة.
5. يمكن للرؤية أيضًا تصحيح نقطة أصل آلة التصحيح ، تأكد من صحة نقطة الأصل.
6. برأسين لوضع الفوهات ، فوهات Juki عالية الدقة مع المغناطيس ، لا حاجة للفك باستخدام مفتاح الربط.2 فوهات زاوية دوران تعسفي -180 درجة ~ +180 درجة.يمكن ضبط الارتفاع.
7. سحب دبوس العودة تلقائيا لتجنب الفوهات المكسورة ، سحب دبوس لا يكون عالقا ، تقدم كبير.
8. كشف المحور Z ، يمكن أن يعود رأس التنسيب تلقائيًا إلى الأصل لمنع كسر الفوهات.
9. كونترو حلقة مغلقة ، X ، Y محور مع التشفير ، خطوات فضفاضة أبدا.
7. PCB عن طريق معايرة موضع مكونين ---- الأول والأخير مكون ، قم بتعديل إزاحة ثنائي الفينيل متعدد الكلور.
8. يمكن أن تكون المعايرة سريعة ودقيقة لثنائي الفينيل متعدد الكلور ، لا تحتاج إلى الاهتمام بالإزاحة ، ولا حاجة لحساب المدخلات.
9. يأتي اختبار الفراغ iwth ، مع التغذية التلقائية.إذا امتص أحد المكونات معوجًا ، فسوف يرميها تلقائيًا إلى منطقة التغذية ، ثم يختار مكونًا جديدًا لتثبيته مرة أخرى.
10. إذا كان هناك نقص في المواد ، فسيتم الكشف التلقائي ، وسوف تنبه الآلة وتتوقف.بعد توريد المواد ، ثم مواصلة العمل ، لا حاجة لإعادة البدء.
11. دعم أي عدد من دفعة الكلور.
12. إذا لم يكن لديك ملف PCB ، أو لم يكن لديك ملف عمل ، يمكنك إنشاء ملف جديد لبرمجته في الجهاز مباشرة.

13. دعم خطوة واحدة.

لماذا تختار ش؟

1. تصميم المهنية والغرفة المحفوظة.
2. عملية سهلة الاستخدام ، لا تحتاج إلى مهندس SMT محترف ، جهاز على مستوى الدخول
3. آلة واحدة - عملية متكاملة ، لا تحتاج إلى مضخة إضافية أو كمبيوتر شخصي أو أي مرفق داعم
4. الدقة والموثوقية العالية ، تشكل خلل في العمل اليدوي
5. فعالة من حيث التكلفة ، وتقليل النفقات لامتلاك خط إنتاج SMT أوتوماتيكي محترف
6. الدولي السريع مع خدمة من الباب إلى الباب ، 3-5 أيام عمل التسليم
7. خاص بالبحث والتطوير المخبري والعينات لتجنب الكشف عن أي براءات اختراع وتصاميم.

8. آلة واحدة تساوي 5 عمال لحام ، إدارة سهلة وموفرة للتكلفة.جيد للإنتاج بكميات صغيرة.

9. Charmhigh هو توريد المصنع ، يتم بحث جميع قطع غيار الآلات لدينا والتصنيع بأنفسنا.قطع غيار ما بعد الخدمة لا تتوقف أبدا.

10. Charmhigh هي شركة محترفة لتصنيع آلة SMT Pick and Place منذ عام 2009. يتم بحث جميع البرامج من قبل أنفسنا.
