| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | OEM |
| إصدار الشهادات: | CE , ISO |
| الحد الأدنى لكمية: | وحدة 1 |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | تصدير التعبئة القياسية |
| وقت التسليم: | 15-20 يومًا |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 100pcs شهريا |
| تطبيق: | SMT PCB خط إنتاج التجميع | اسم: | مكان الجهاز / تركيب الصمام / آلة التجميع بقيادة |
|---|---|---|---|

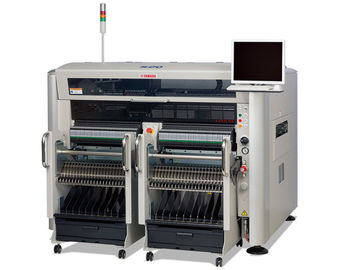

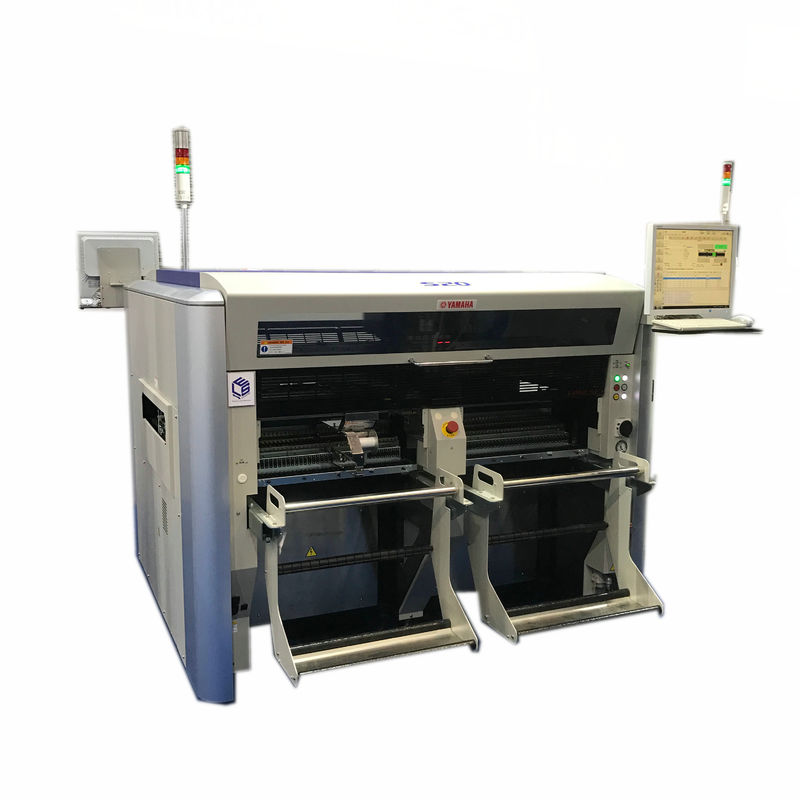

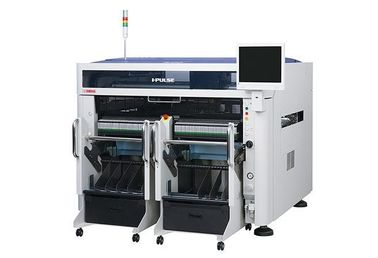

| اسم المنتج: | آلة وضع مكثف SMD الأوتوماتيكية | الاستخدام: | SMD LED SMT |
| المكونات المطبقة: | 0201-120mm * 90mm ، BGA ، CSP ، موصلات ، مكونات أخرى على شكل فردي | شرط: | 100٪ أصلي |
| البعد: | L1،750 * D1،770 * H1،420 مم | وزن: | 1500 كجم |
| ارتفاع النقل: | 900 ± 20 مم | نوع: | تلقائي |
| إبراز: | آلة تركيب SMD 1200 كجم,آلة تجميع SMD ذات 12 رأس رقاقة,آلة تركيب 1500 كجم SMD |
||
الميزة الأساسية:
1 ، لتحقيق عملية 3D MID (جهاز ربط مصبوب) ، يمكن أن يكون الهيكل الجديد للإطار والميل عبارة عن تجميع ثلاثي الأبعاد لسطح مقعر ومحدب ، وسطح مائل وسطح منحني ، مما يساعد العملاء على تحقيق قفزة من تجميع اللوحة المسطحة إلى ثلاثية الأبعاد التجميع ، مما يقلل من تكاليف التجميع.
2 ، لتحقيق مزيج من معجون اللحام الموضعي / نقطة الغراء الأحمر / التصحيح / وظيفة التوصيل ، وسهولة التبديل ، يمكن أن يكون رأس البلاستيك لنقطة الاتصال معجون اللحام الموضعي على ركيزة التجويف لتحقيق التجميع ثلاثي الأبعاد المجسم سطح غير مستو.
3 ، الفحص البصري لمعجون اللحام الموضعي والغراء والمكونات المركبة ، يمكن أيضًا لكاميرا التعرف على نقطة علامة اللون المطورة حديثًا إجراء فحص بصري ثابت لشكل معجون اللحام / الغراء وتأثير التصحيح من خلال نظام الإضاءة الجديد (تحقيق AOI) + وظيفة SPI)
يتوفر 4 ، نوعان من هيكل الرأس للاختيار ، 6 رأس رقعة 6 نوع محور دوران و 12 رأس تصحيح 2 نوع محور دوران.
5 ، قدرة تجميع الركيزة الكبيرة ، يمكن أن تصل الركيزة إلى 1825 مم × 635 مم (اختياري) بدون تجزئة بمجرد سعة اللوحة 1240 مم × 510 مم
6 ، مجموعة مكونات فائقة الاتساع ، من شريحة 0201 صغيرة جدًا (0.25 × 0.125 مم) إلى مكونات كبيرة 120 مم يمكن معالجتها ، ارتفاع موضع 35 مم ، سهل التركيب مكونات فائقة الارتفاع.
7 ، سعة تغذية كبيرة للغاية ، منفذ تحميل S20 8mm يصل إلى 4 * 45 = 180 نوعًا ، منفذ تحميل S10 8mm يصل إلى 2 * 45 = 90 نوعًا ، تحميل لوح الوافل 36 نوعًا ويمكن أن يحقق إعادة التزود بالوقود بدون توقف.
8 ، مدفع رشاش وسيارة للتزود بالوقود وتحقيق التبادل مع M10 / M20.
مواصفات
|
اسم النموذج |
S10 |
S20 |
|
|
مجلس |
مع المخزن المؤقت غير المستخدم |
دقيقة.L50 x W30mm إلى |
دقيقة.L50 x W30mm إلى |
|
مع استخدام مخازن الإدخال أو الإخراج |
دقيقة.L50 x W30mm إلى |
- |
|
|
مع استخدام مخازن الإدخال والإخراج |
دقيقة.L50 x W30mm إلى |
دقيقة.L50 x W30mm إلى |
|
|
مع استخدام مخازن الإدخال والإخراج |
0.4 - 5.0 مم |
||
|
دقة التنسيب أ (μ + 3σ) |
رقاقة ± 0.040 مم |
||
|
دقة التنسيب ب (μ + 3σ) |
IC ± 0.025 مم |
||
|
زاوية التنسيب |
± 180 درجة |
||
|
ارتفاع المكون |
6 محاور 6-رأس ثيتا: ماكس.35 ملم |
||
|
المكونات القابلة للتطبيق |
0201-120 مم × 90 مم ، BGA ، CSP ، موصلات ، |
||
|
حزمة المكونات |
شريط 8-56 مم (مغذيات F1 / F2) ، |
||
|
أنواع المكونات |
ماكس.90 نوعا |
ماكس.180 نوعًا |
|
|
ارتفاع النقل |
900 ± 20 مم |
||
|
أبعاد الآلة |
الطول 1،250 × العمق 1770 × |
الطول 1،750 x العمق 1،770 x |
|
|
وزن |
تقريبا.1200 كجم |
تقريبا.1500 كجم |
|
