| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | OEM |
| إصدار الشهادات: | CE , ISO |
| الحد الأدنى لكمية: | وحدة 1 |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | تصدير التعبئة القياسية |
| وقت التسليم: | 15-20 يومًا |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 100pcs شهريا |
| شرط: | جديد | بعد خدمة الضمان: | الدعم الفني للفيديو ، الدعم عبر الإنترنت |
|---|---|---|---|
| تفتيش الفيديو الخارج: | قدمت | تقرير اختبار الماكينات: | قدمت |
| المكونات الأساسية: | PLC ، موتور | توفير خدمة ما بعد البيع: | الدعم الفني للفيديو ، الدعم عبر الإنترنت |
| اسم: | انتقاء ووضع الجهاز | المكونات المطبقة: | 0402 ، 0603 ، 0805 ، 1206 ، الصمام الثنائي ، الصمام الثلاثي ، BGA SOT ، إلخ |
| تصاعد السرعة: | 13000CPH | ماكس منطقة ثنائي الفينيل متعدد الكلور: | 650x370 مم |
| سعة التغذية: | 60 | الاستخدام: | الجمعية مجلس الدائرة / إنتاج ضوء LED |
| نوع المغذي: | مغذيات 8/12/16/24/32 مم ، مغذي اهتزاز ، رقاقة أنبوبية | كمية الفوهة: | 6 |
| طاولة العمل: | منضدة رخامية | ||
| إبراز: | 13000CPH LED SMT Machine,آلة تركيب LED 10000CPH,آلة تركيب LED 13000CPH |
||
شريط إضاءة LED عالي السرعة 60 مغذي
1. تزيد منضدة العمل الرخامية من الاستقرار الميكانيكي ودقة التنسيب ، وتضمن أن الآلية لن تتشوه أبدًا ، وتحسن من عمر اللولب الكروي والمحرك.

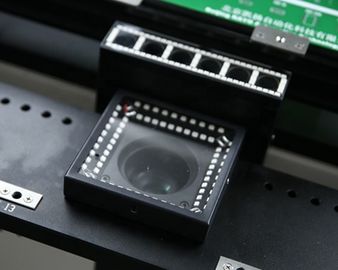

2. 8 قطع من الكاميرات: 1pc من Mark ، 1pc من الدقة العالية ، و 6 قطع من كاميرات التعرف عالية السرعة ، تتعرف بشكل متزامن ، تضمن بشكل فعال سرعة التثبيت والدقة.
3. محرك XY يستخدم قضيب برغي كروي مستورد عالي الدقة + دليل خطي مستورد للخدمة الشاقة ، تموضع سريع ، ضوضاء منخفضة ، دقة عالية.
4. محرك سيرفو ومحرك باناسونيك ، دليل خطي دقيق TBI ، مولد فراغ ياباني ، فوهات JUKI عالية الدقة ، نظام تغذية أوتوماتيكي متكامل و IPC عالي الدقة - دقة عالية ، استقرار قوي ، وعد بالتركيب المستقر على مدار 24 ساعة.

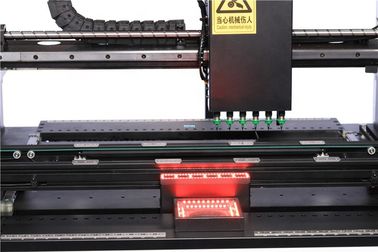

5. توصيل لوحات الإرسال ثلاثي الأقسام تلقائيًا من اليسار إلى اليمين (القسم الأول ينتظر التثبيت ، والقسم الثاني مسؤول عن التركيب (عندما تنتهي لوحة PCB من التثبيت وترسل إلى القسم الثالث ، يتلقى القسم الأول أيضًا طلب إعداد لوحات جديدة في وقت واحد.) ، القسم الثالث ينقل اللوحة من آلة p & p إلى فرن إعادة التدفق ، مما يوفر بشكل فعال وقت لوحات النقل وتحسين الكفاءة.
اختر و ضع مواصفات الماكينة
| رقم الطاعم | 60 | وزن المنتج | 500 كلغ |
| الرؤوس المتصاعدة | 6 | XYZ محرك دليل السكك الحديدية | TBI سكة توجيه بخط مستقيم عالي الدقة للخدمة الشاقة |
| متوسط القوة | 600 واط | ||
| دقة تحديد الموقع | 0.01 مم | نظام محرك الحركة | محرك باناسونيك عالي السرعة DPS |
| نطاق التخزين المؤقت للفوهة | 5.0 ملم | نظام التشغيل | دعم نظام التشغيل Windows XP و Win7 |
| مزود الطاقة | 220 فولت ، 50 هرتز | زاوية المكون | 0 ~ 360 درجة ، دوران متزامن في الحركة |
| هواء مضغوط | 0.5-06 ميجا باسكال | X / Y وضع التشغيل | قضيب لولبي كروي عالي الدقة مستورد TBI + دليل خطي للخدمة الشاقة TBI مستورد |
| محرك القيادة | محرك سيرفو باناسونيك | ||
| طريقة الاعتراف | ستة رؤوس تتعرف بشكل متزامن | تحديد نقطة تحديد المواقع | أتمتة كاملة |
| فوهة مصدر الفراغ | مولد فراغ عالي السرعة مع تلف في الفراغ | إنذار ذكي | التصحيح التلقائي والملحق ، التنبيه عند نقص المواد |
| ماكس.منطقة لوحة الدوائر | 650x370 ملم | طريقة إدخال اللوحة | لوحات نقل ثلاثية المقاطع - اتصال أوتوماتيكي من اليسار إلى اليمين ، وتحديد موضع ناقل حركة ثنائي الفينيل متعدد الكلور تلقائيًا |
| XY ماكس.نطاق الحركة | 700x619 ملم | ||
| المحور Z ماكس.نطاق الحركة | 20 ملم | شاشة مرئية | 15 "نسبة عرض التحكم الصناعي 4: 3 ، دقة 1024X768 |
| نوع الحزام المغذي | مغذيات 8/12/16 / 24mm ، مغذي العصا ، رقاقة الأنبوب | وضع البرمجة | البرمجة من نقطة إلى نقطة ، البرمجة المرئية ، إدخال إحداثيات ملف ثنائي الفينيل متعدد الكلور ، إلخ. |
| ماكس.تصاعد السرعة | 13000 CPH | ||
| متوسط سرعة التركيب | 10000CPH (بصري) | رقم كاميرا التعرف | 1 كاميرا التعرف على العلامات ، 6 كاميرات التعرف على السرعة عالية ، 1 كاميرا التعرف عالية الدقة |
| الأبعاد | 1335x1230x1420 ملم | ||
| طاولة العمل | منضدة رخامية تزيد السرعة والدقة والاستقرار | ||
| نطاق التركيب المطبق: مناسب لـ 0201 ، 0402 ، 0603 ، 0805 ، 1206 ، حبات مصباح LED ، الثنائيات ، الترانزستورات ، SOT ، 40 مم * 40 مم خطوة دبوس النطاق ≥0.3 مم QFP ، BGA إلخ. | |||
اختيار ووضع مواصفات الجهاز التطبيق
| منطقة التطبيق | صناعة التطبيقات |
| ريادة الأعمال الشخصية | صناعة الأجهزة الكهربائية المنزلية |
| تدقيق المختبر | إلكترونيات السيارات |
| الإنتاج بكثافة الإنتاج بكميات ضخمة | محرك الكهرباء |
| معالجة الطرف الثالث | الإنارة بالصمام المضيء |
| تخصيص البحث والتطوير | أجهزة الأمن وعدادات |
| بحث علمي | تحكم ذكي |
| كفاءة التدريس | مستهلكى الكترونيات |
| الشبكة اللوجستية | |
| الصناعة العسكرية |
هيكل الفوهات ونماذجها
| إسم الألة | KAYO-2DV-25S | KAYO-A4 | KAYO-A4L | KAYO-1706-3DSG (KAYO-A6L) | كايو- A8L | KAYO-S600 | |
| نوع | سطح المكتب | عمودي | |||||
| الرؤوس المتصاعدة | 2 | 4 | 4 | 6 | 8 | 6 | |
| رقم الطاعم | 25 | 46 | 46 | 60 | 70 | 82 | |
| ماكس.تصاعد السرعة | خارج المرئي (CPH) | 6000 | 7000 | 8000 | 13000 | 15000 | 16000 |
| على المرئي (CPH) | 5000 | 5000 | 6000 | 10000 | 12000 | 14000 | |
| حجم ثنائي الفينيل متعدد الكلور | الحد الأدنى (W * Lmm) | 50 * 50 | |||||
| ماكس. (W * Lmm) | 295 * 420 | 300 * 480 | 300 * 480 | 370 * 650 | 380 * 650 | 380 * 650 | |
| الة تصوير | مجموع | 2 | 6 | 6 | 8 | 10 | 9 |
| علامة | 1 | 1 | 1 | 1 | 1 | 1 | |
| السرعه العاليه | 1 | 4 | 4 | 6 | 8 | 6 | |
| دقة عالية | 0 | قطعة واحدة من 5 ملايين | قطعة واحدة من 8 ملايين | ||||
| التصحيح البصري | 0 | 0 | 0 | 0 | 0 | 1 | |
| محرك القيادة | محرك متقدم | محرك سيرفو باناسونيك | |||||
| نظام محرك الحركة | سائق رقمي عالي السرعة عالي الجهد | محرك باناسونيك عالي السرعة DPS | |||||
| دقة تحديد الموقع | 0.01 مم | ||||||
| طريقة التغذية الداعمة | 8/12/16/24/32 / 44mm مغذي هوائي وكهربائي ، مغذي اهتزاز ، تغذية أنبوب ، علبة IC | ||||||
| نطاق التركيب القابل للتطبيق | دقيقة. | 0402 | 0201 | ||||
| ماكس. | 15 * 15 ملم | 45mm * 45mm نطاق دبوس الملعب ≥0.3mm SSOP ، QFP ، BGA إلخ. | |||||
| الوزن (كلغ) | 100 | 350 | 450 | 450 | 550 | 880 | |
| الأبعاد (مم) | 1050 * 850 * 660 | 1180 * 1080 * 880 | 1095 * 1165 * 1400 | 1335 * 1230 * 1420 | 1500 * 1280 * 1410 | ||
