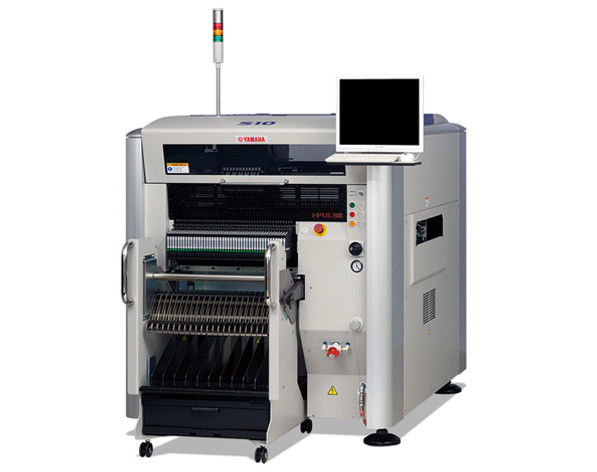

آلة تثبيت السطح الأوتوماتيكية 12 رقاقة 1200 كجم PCB

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	OEM
إصدار الشهادات:	CE , ISO

شروط الدفع والشحن:

الحد الأدنى لكمية:	وحدة 1
الأسعار:	negotiable
تفاصيل التغليف:	تصدير التعبئة القياسية
وقت التسليم:	15-20 يومًا
شروط الدفع:	L / C ، T / T ، ويسترن يونيون ، باي بال
القدرة على العرض:	100pcs شهريا

ﺎﺘﺼﻟ ﺍﻶﻧ

مفصلة وصف المنتج

تطبيق:	SMT PCB خط إنتاج التجميع	اسم:	مكان الجهاز / تركيب الصمام / آلة التجميع بقيادة
اسم المنتج:	آلة وضع مكثف SMD الأوتوماتيكية	الاستخدام:	SMD LED SMT
المكونات المطبقة:	0201-120mm * 90mm ، BGA ، CSP ، موصلات ، مكونات أخرى على شكل فردي	شرط:	100٪ أصلي
البعد:	1250 * 1770 * 1420 ملم	وزن:	1200 كجم
ارتفاع النقل:	900 ± 20 مم	نوع:	تلقائي
إبراز:	1200 كجم SMT رقاقة المركب , 1250 * 1770 * 1420 مم آلة تركيب السطح , 1250 * 1770 * 1420 مم SMT Mounter آلة

آلة تثبيت السطح الأوتوماتيكية ذات 12 رقاقة PCB

وصف المنتج

آلة التنسيب ثلاثي الأبعاد 3D MID فائقة المرونة ذات 12 رقاقة هي منتج من السوق للاستغناء / معجون اللحام البقعي / التصحيح ثلاثي الأبعاد وتأتي مع الفحص البصري لإكمال تجميع الماكينة ، من أصغر مكونات 0201 مترية تشمل المكونات الكبيرة إلى 120 مم الاستغناء / معجون اللحام النقطي / تركيب الاستريو / إدراجات الضغط / عدسات الفحص الخاصة والدقة العالية والتجميع عالي السرعة والاستغناء السريع عن رأس الاستغناء.يتم تبديل رأس التصحيح ورأس الفحص ، ويمكن تركيب السطح المقعر والسطح المائل والسطح المنحني بشكل مجسم ، مما يحقق سرعة عالية واستخدامًا واسعًا للغاية.

الميزة الأساسية:

1 ، لتحقيق عملية 3D MID (جهاز ربط مصبوب) ، يمكن أن يكون الهيكل الجديد للإطار والميل عبارة عن تجميع ثلاثي الأبعاد لسطح مقعر ومحدب ، وسطح مائل وسطح منحني ، مما يساعد العملاء على تحقيق قفزة من تجميع اللوحة المسطحة إلى ثلاثية الأبعاد التجميع ، مما يقلل من تكاليف التجميع.

2 ، لتحقيق مزيج من معجون اللحام الموضعي / نقطة الغراء الأحمر / التصحيح / وظيفة التوصيل ، وسهولة التبديل ، يمكن أن يكون رأس البلاستيك لنقطة الاتصال معجون اللحام الموضعي على ركيزة التجويف لتحقيق التجميع ثلاثي الأبعاد المجسم سطح غير مستو.

3 ، الفحص البصري لمعجون اللحام الموضعي والغراء والمكونات المركبة ، يمكن أيضًا لكاميرا التعرف على نقطة علامة اللون المطورة حديثًا إجراء فحص بصري ثابت لشكل معجون اللحام / الغراء وتأثير التصحيح من خلال نظام الإضاءة الجديد (تحقيق AOI) + وظيفة SPI)

يتوفر 4 ، نوعان من هيكل الرأس للاختيار ، 6 رأس رقعة 6 نوع محور دوران و 12 رأس تصحيح 2 نوع محور دوران.

5 ، قدرة تجميع الركيزة الكبيرة ، يمكن أن تصل الركيزة إلى 1825 مم × 635 مم (اختياري) بدون تجزئة بمجرد سعة اللوحة 1240 مم × 510 مم

6 ، مجموعة مكونات فائقة الاتساع ، من شريحة 0201 صغيرة جدًا (0.25 × 0.125 مم) إلى مكونات كبيرة 120 مم يمكن معالجتها ، ارتفاع موضع 35 مم ، سهل التركيب مكونات فائقة الارتفاع.

7 ، سعة تغذية كبيرة للغاية ، منفذ تحميل S20 8mm يصل إلى 4 * 45 = 180 نوعًا ، منفذ تحميل S10 8mm يصل إلى 2 * 45 = 90 نوعًا ، تحميل لوح الوافل 36 نوعًا ويمكن أن يحقق إعادة التزود بالوقود بدون توقف.

8 ، مدفع رشاش وسيارة للتزود بالوقود وتحقيق التبادل مع M10 / M20.

مواصفات

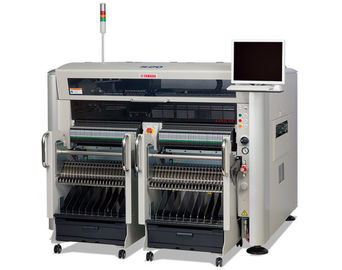

اسم النموذج		S10	S20
مجلس بحجم	مع المخزن المؤقت غير المستخدم	دقيقة.L50 x W30mm إلى ماكس.L980 x W510mm	دقيقة.L50 x W30mm إلى ماكس.L1،480 x W510mm
	مع استخدام مخازن الإدخال أو الإخراج	دقيقة.L50 x W30mm إلى ماكس.L420 x W510mm	-
	مع استخدام مخازن الإدخال والإخراج	دقيقة.L50 x W30mm إلى ماكس.L330 × W510mm	دقيقة.L50 x W30mm إلى ماكس.L540 × W510mm
مع استخدام مخازن الإدخال والإخراج		0.4 - 5.0 مم
دقة التنسيب أ (μ + 3σ)		رقاقة ± 0.040 مم
دقة التنسيب ب (μ + 3σ)		IC ± 0.025 مم
زاوية التنسيب		± 180 درجة
ارتفاع المكون (سمك اللوحة + ارتفاع المكون)		6 محاور 6-رأس ثيتا: ماكس.35 ملم 12 محورًا 2-رأس ثيتا: ماكس.20 ملم
المكونات القابلة للتطبيق		0201-120 مم × 90 مم ، BGA ، CSP ، موصلات ، مكونات أخرى غريبة الشكل
حزمة المكونات		شريط 8-56 مم (مغذيات F1 / F2) ، شريط 8-88 مم (مغذيات كهربائية F3) ، عصا ، صينية
أنواع المكونات (8mm شريط تحويل)		ماكس.90 نوعا (شريط 8 مم) ، 45 ممر × 2	ماكس.180 نوعًا (شريط 8 مم) ، 45 ممر × 4
ارتفاع النقل		900 ± 20 مم
أبعاد الآلة		الطول 1،250 × العمق 1770 × H1 ، 420 ملم	الطول 1،750 x العمق 1،770 x H1 ، 420 ملم
وزن		تقريبا.1200 كجم	تقريبا.1500 كجم
