عالية السرعة 58 مغذيات SMT PCB الجدول الأعلى اختيار ومكان الجهاز

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	OEM
إصدار الشهادات:	CE , ISO

شروط الدفع والشحن:

الحد الأدنى لكمية:	وحدة 1
الأسعار:	Negotiable
تفاصيل التغليف:	تصدير التعبئة القياسية
وقت التسليم:	15-20 يومًا
شروط الدفع:	L / C ، T / T ، ويسترن يونيون ، باي بال
القدرة على العرض:	100pcs شهريا

ﺎﺘﺼﻟ ﺍﻶﻧ

مفصلة وصف المنتج

تفتيش الفيديو الخارج:	قدمت	تقرير اختبار الماكينات:	قدمت
نوع التسويق:	منتج عادي	ضمان المكونات الأساسية:	غير متاح
المكونات الأساسية:	المحرك ، المحرك	اسم المنتج:	آلة SMT Pick and Place
تطبيق:	SMT PCB خط إنتاج التجميع	حجم ثنائي الفينيل متعدد الكلور:	450 مم (L) * 400 مم (عرض)
مزود الطاقة:	AC220V 50 هرتز / AC110V 60 هرتز	صفقة:	حزمة فراغ
تسليط الضوء:	3000cph الجدول الأعلى اختيار ووضع آلة , 5000cph الجدول الأعلى اختيار ووضع آلة , 3000cph سطح جبل اختيار ووضع آلة

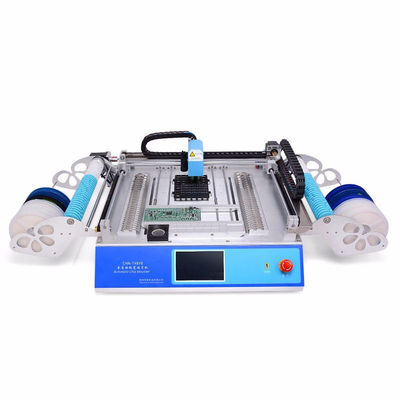

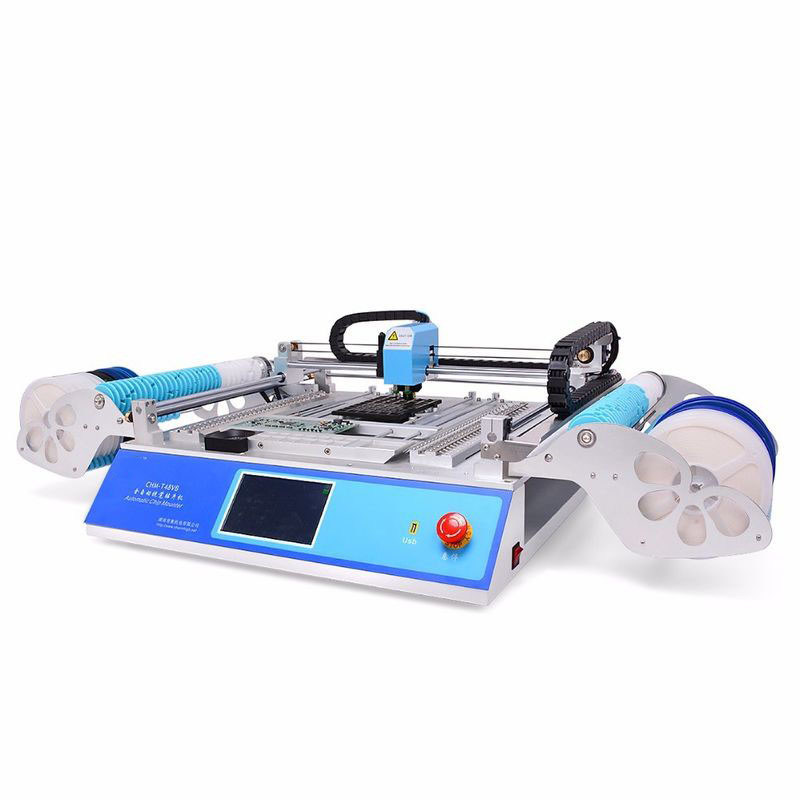

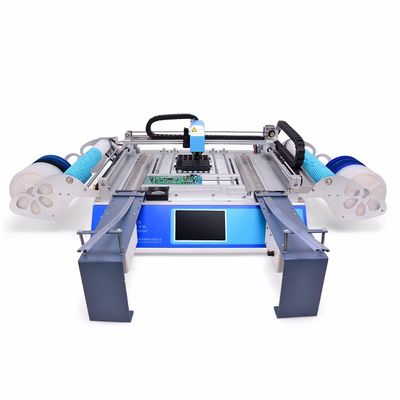

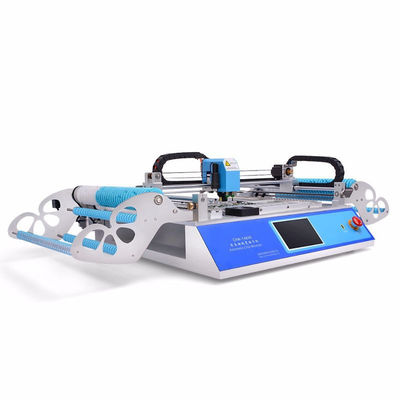

عالية السرعة 58 مغذيات SMT PCB Table Top Pick and Place Machine

وصف:

المعلمات

منطقة ثنائي الفينيل متعدد الكلور		10 مم * 10 مم - 345 مم * 355 مم

السفر المحور XYZ		510 مم * 460 مم

نطاق حركة المحور Z.		15 ملم

مغذيات		اليسار 29 قطعة + الحق 29 قطعة
		8 مم = 44 قطعة ، 12 مم = 8 قطعة ، 16 مم = 4 قطعة ، 24 مم = 2 قطعة ،
		كومة IC الأمامية = 14 قطعة ، درج IC محدد من قبل المستخدم
قيادة		نظام محرك سيرفو للتحكم في حلقة مغلقة ، تأكد من عدم فقد الخطوة أبدًا

الاحكام		± 0.015 ملم

كشف الإرجاع الذاتي للمحور Z		نعم ، يمنع كسر الفتحات

سحب دبوس العودة الذاتية		نعم

نظام الرؤية		الكاميرات المزدوجة (الكاميرات العلوية والسفلية)

تسرب طريقة كشف المواد		كشف الفراغ ، كشف الرؤية

شاشة اللمس		شاشة تعمل باللمس مقاس 7 بوصات

اللوحة الرئيسية		المجلس الرئيسي لصناعة البحوث المستقلة

النظام		نظام لينكس مضمن

سرعة التركيب		5000cph (رؤية قبالة) ؛3000cph (الرؤية على)

دقة التركيب		± 0.025 مم

مكونات		0402-5050 ، SOP ، QFN (عرض الشريط: 8 مم ، 12 مم ، 16 مم ، 24 مم)

أبعاد الآلة		L 960 مم * W 705 مم * 335 مم

مضخة فراغ		-92KPA (2 قطعة ، مدمجة ، نوع كتم الصوت)

مصدر الهواء الخارجي		لا حاجة (مضخة فراغ كتم مدمجة في الآلة 2 قطعة)

كمبيوتر خارجي		لا

الجهد االكهربى		220 فولت (110 فولت) ، 50 هرتز

الوزن الصافي		68 كجم

الوزن الإجمالي		85 كجم / 116 * 80 * 52 سم / 0.62 م³

خاصية

58 قطعة مغذيات
دعم أنواع مختلفة من المكونات

عدد 2 كاميرات CCD
تركيب عالي السرعة مع نظام الرؤية

نظام INUX EMBEDDED L
جهاز كمبيوتر في البناء ، لا حاجة لجهاز كمبيوتر خارجي

حلقة السيطرة مغلقة
لوحة رئيسية موثوقة عالية المستوى على مستوى الصناعة

نظام الرؤية يضمن الدقة		دعم 30 قطعة من وحدة التغذية الهوائية Yamaha
تعويض التصحيح التلقائي		عملية بسيطة ومريحة
يمكن لكاميرات الرؤية المزدوجة CCD معايرة الإزاحة تلقائيًا لجميع أنواع المكونات المختلفة والدوائر المتكاملة (التصحيح التلقائي لموضع الالتقاط والزاوية).كاميرا صناعية بدقة عالية تلتقط صورة المسامير إذا كانت IC لضمان دقة التصحيح.		يعمل CHM-T530P4 مع وحدة التغذية الهوائية القياسية من Yamaha ، وهو أكثر استقرارًا وعمرًا أطول.يمكن للمغذيات الهوائية تحسين كفاءة العمل كثيرًا.يمكن أن تعمل أيضًا مع وحدة التغذية الاهتزازية Yamaha.

نظام التحكم في الحركة مغلق الحلقة		كشف المحور Z

يمكن أن يكون ربط أربعة محاور ، والتحرك بشكل أسرع وسلاسة.يمكن أن تعمل كلتا الفوهة معًا ، ولا تعمل فوهة واحدة بعد الآن ، وتدعم خطوة واحدة.X ، Y محور التشفير مثبت ، لا تفقد الخطوة أبدًا.تسريع S المرنة وتبطئها ، تأكد من أن وضع السرعة العالية يعمل بشكل مثالي.		يمكن لوظيفة الكشف عن المحور Z التحقق الذاتي من الارتفاع والزاوية أثناء التنسيب.
		تأكد من أن الماكينة تعمل بشكل مثالي مع أنواع مختلفة من المكونات.
		9 أنواع من فوهات Juki مدعومة ، مغناطيس من الداخل ، يمكنك تغيير الفوهة يدويًا ، لا حاجة إلى مفتاح ربط ، مريحة للغاية.
شاشة تعمل باللمس الصناعة		معايرة تلقائية لنقطة التحديد
		أكثر دقة مع نظام الرؤية
يستخدم الجهاز نظام تشغيل Linux مضمنًا ، ويعمل هذا النظام بشكل مستقر مع توافق قوي ووظيفة قوية.يحتوي الجهاز على شاشة تعمل باللمس مقاس 7 بوصات مدمجة ، كما يتم قبول ماوس USB خارجي.عملية سهلة للغاية ومريحة.يمكنك البدء بسرعة في غضون نصف ساعة.		بعد وضع PCB على الجهاز ، سيستخدم الجهاز الكاميرا للعثور تلقائيًا على نقطة العلامة ومعايرة PCB وتجنب الانحراف.

منطقة المواد السائبة IC الأمامية		دعم علبة IC
		يسمح البرنامج بـ 20 درج IC محدد من قبل المستخدم
مكدس IC السائب الأمامي 11 قطعة ، مناسب لبعض المرحلية السائبة.أكثر ملائمة.		يمكن للمستخدم إضافة درج IC واحد أو أكثر في البرنامج ، ما عليك سوى تحديد موضع المكون الأول والمكون الأخير ، ثم يمكن للجهاز الانتقاء التلقائي المستمر.
