| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | OEM |
| إصدار الشهادات: | CE , ISO |
| الحد الأدنى لكمية: | وحدة 1 |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | تصدير التعبئة القياسية |
| وقت التسليم: | 15-20 يومًا |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 100pcs شهريا |
| مغذيات: | 28 | إصدار البرنامج: | الإنجليزية |
|---|---|---|---|
| ماكس منطقة ثنائي الفينيل متعدد الكلور: | 320 * 450 مم | نوع الفوهة: | JUKI |
| المكونات المطبقة: | 0402 ، 0603 ، 0805 ، 1206 ، الصمام الثنائي ، الصمام الثلاثي ، BGA SOT ، إلخ | قدرة التركيب: | 7500 مكون في الساعة |
| بحجم: | الطول 800 * عرض 780 * ارتفاع 380 مم | مزود الطاقة: | AC220V / 110 فولت 50 هرتز |
| حجم المغذي: | الطول 235 * العرض 700 * الارتفاع 245 مم | كمية رأس التنسيب: | 2 |
| إبراز: | 320 * 450mm SMT Pick And Place Machine,56kg SMT Pick And Place Machine,320 * 450mm آلة الانتقاء والمكان الأوتوماتيكية |
||

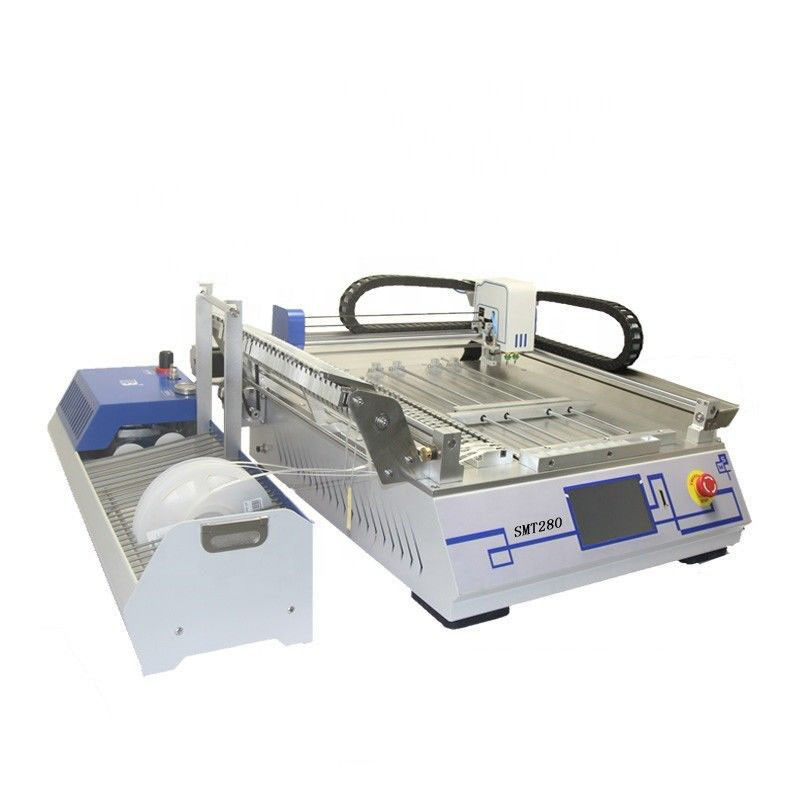

سطح المكتب SMT انتقاء ووضع آلة
1. المواصفات
| رقم رأس التركيب | 2 |
| دقة التركيب | 0.025 مم |
| زاوية التركيب | 0 ~ 360 درجة |
| السرعة النظرية | 7500 قطعة / ساعة |
| تصاعد عاديتصاعد عاديتصاعد عادي | 6000 قطعة / ساعة |
| نوع فوهة | JUKI |
| عنصر للتركيب |
0402 ، 0603 ، 0805 ، 1206 0603 ، 0805 ، 3014 ، 5050 SOT ، SOP ، QFN ، BGA ، إلخ |
| الحد الأدنى لحجم الركيزة | 10 × 10 مم |
| الحد الأقصى لحجم الركيزة | 320 × 450 مم |
| سمك الركيزة | ≤2 مم |
| وحدة التغذية من نوع الحزام: | 8 ، 12 ، 16 ، 24 ملم |
| الركيزة الاعوجاج القيمة المسموح بها | <1 مم |
| نوع المغذيات | 8 مم 12 مم 16 مم 24 مم |
| X ، Y محور التحرك | 410 × 490 ملم |
| نطاق حركة المحور Z. | 10 ملم |
| زاوية دوران المحور Z | 0 ~ 360 درجة |
| برنامج التشغيل | نظام إدارة موارد بشرية مضمن |
| تنسيق ملف متوافق | CSV ، TXT.تنسيق الملف |
| وضع البرمجة | دعم عبر الإنترنت وغير متصل |
| الضغط | 0.4 ميجا باسكال (مضخة داخلية) |
| قيمة الفراغ | -92 كيلو باسكال |
| تخزين | 8G (بطاقة Kingston SD) |
| مزود الطاقة | AC220V ± 10٪ 50 هرتز |
| حجم المغذي | L 235 * W 700 * H 245 مم |
| وزن | 56 كجم |
| حجم المضيف | L 800 * W 780 * H 380 مم |
2. ميزة المنتج
ترقية نظام POWERFUI
دعم ملفات مصدر PCB وتحويل إحداثيات الملف مباشرة إلى الإنتاج.لا حاجة من خلال برامج أخرى للتحويل
لصق على الرأس
رأس مزدوج 360 درجة ، تعسفي.دوران الزاوية تلبية المكونات الصغيرة والتركيب المدمج IC فوهة عامة عالية الدقة JUKI
التعرف على النقاط المزدوجة
وظيفة التعرف والموقف بعلامة مزدوجة.التصحيح التلقائي: ثنائي الفينيل متعدد الكلور غير قياسي أو الموضع غير دقيق.
وضع الليزر
وضع الليزر ، ضبط الإحداثيات البصرية
اختبار الفراغ
اختبار الضغط السلبي الفراغي ، مواد قذف أوتوماتيكية
جهاز التغذية
ترخيص حصري ، تجريد تلقائي ، مناسب لتجميع 27 جهاز تغذية ، يلبي معظم متطلبات التركيب
تغذية أنبوب الاهتزاز.
مجهزة بـ 5 مغذي اهتزاز.تلبية متطلبات العديد من إنتاج وتركيب IC
لوحة CONTROI
لوحة تحكم بشاشة LCD مقاس 7 بوصة ، عملية سهلة
3. هيكل المنتج
