خط تصنيع SMT 300 * 400 مم

خط تصنيع SMT 300 * 400 مم

    • 300*400mm SMT Manufacturing Line
    • 300*400mm SMT Manufacturing Line
    • 300*400mm SMT Manufacturing Line
    • 300*400mm SMT Manufacturing Line
    • 300*400mm SMT Manufacturing Line
    • 300*400mm SMT Manufacturing Line
    • 300*400mm SMT Manufacturing Line
  • 300*400mm SMT Manufacturing Line

    تفاصيل المنتج:

    مكان المنشأ: الصين
    اسم العلامة التجارية: OEM
    إصدار الشهادات: CE , ISO

    شروط الدفع والشحن:

    الحد الأدنى لكمية: وحدة 1
    الأسعار: negotiable
    تفاصيل التغليف: تصدير التعبئة القياسية
    وقت التسليم: 15-20 يومًا
    شروط الدفع: L / C ، T / T ، ويسترن يونيون ، باي بال
    القدرة على العرض: 100pcs شهريا
    ﺎﺘﺼﻟ ﺍﻶﻧ
    مفصلة وصف المنتج

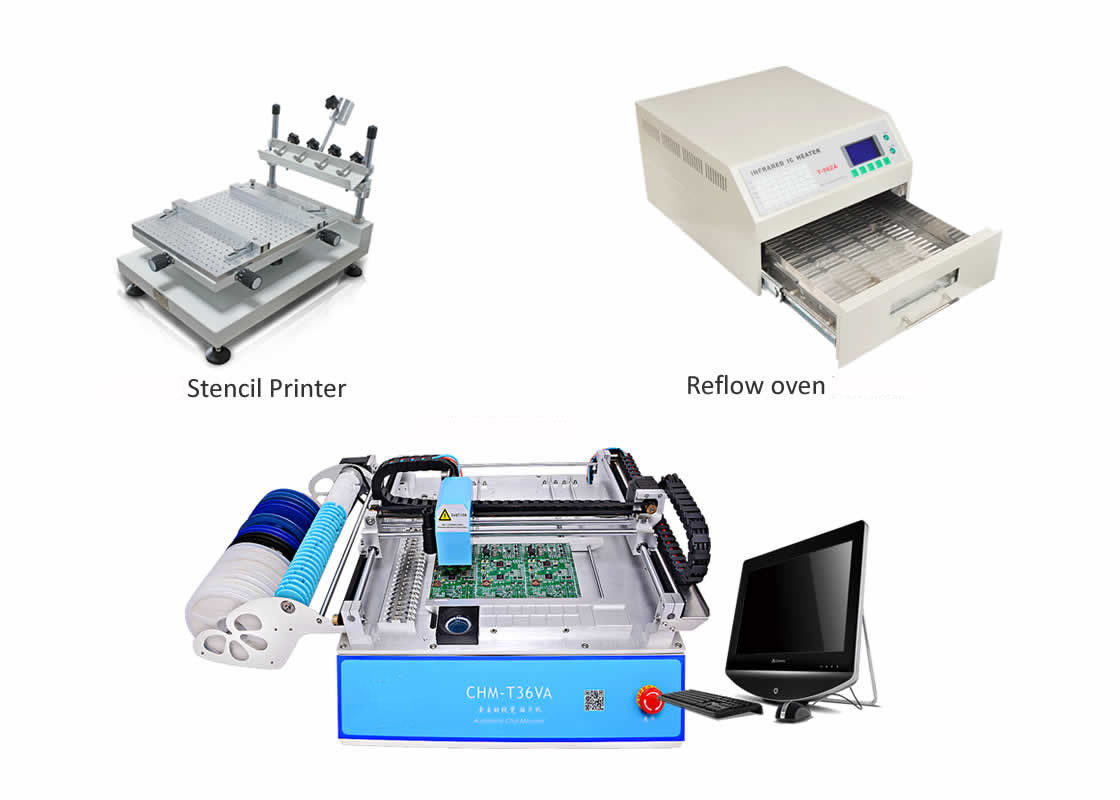

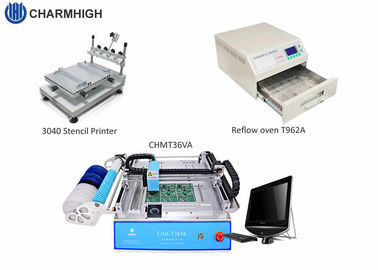

    طابعة استنسل: 300 * 400 مم (3040) آلة Pnp: CHMT36VA (29 رأس تغذية + كاميرا مزدوجة الرؤية)
    فرن إنحسر: T962A 300 * 320 ملم حجم اللحام 1500 واط الاستخدام: إنتاج دفعة صغيرة
    طريقة الطابعة: كتيب رؤوس التنسيب: 2 قطع
    البعد طابعة الاستنسل: 540 * 370 * 350 مم وزن طابعة الاستنسل: NW.21 كيلوجرام GW.22 كيلوجرام
    إبراز:

    300 * 400 مم SMT خط آلة

    ,

    300 * 400 مم خط تصنيع SMT

    ,

    1500W SMT خط التصنيع

    خط تصنيع SMT صغير







    1. طابعة استنسل عالية الدقة:



    حجم طاولة العمل 300 * 400 مم
    حجم الطباعة 250 * 400 مم
    الحد الأقصى لحجم الإطار الصافي 370 * 470 مم
    طريقة الطابعة كتيب
    سماكة الركائز 0-80 ملم
    طاولة العمل تضبط الحجم 10 مم ، تعديل الزاوية الأفقية
    ارتفاع منصة الطباعة 220 ملم
    دقة متكررة ± 0.01 مم
    تحديد الوضع معيار أو شكل ثقب
    البعد 540 * 370 * 350 ملم
    حجم التعبئة 660 * 500 * 280 مم
    وزن NW: 21 كجم GW.22 كجم



    2. آلة الالتقاط والمكان (تعمل مع جهاز كمبيوتر خارجي)



    منطقة ثنائي الفينيل متعدد الكلور 10 مم * 10 مم - 355 مم * 355 مم
    سفر المحور XY 420 * 460 مم
    نطاق حركة المحور Z. 15 ملم
    رؤوس التنسيب 2 قطع
    مغذيات

    8 مم = 22 قطعة ، 12 مم = 4 قطع ، 16 مم = 2 قطعة ، 24 مم = 1 قطعة ،

    درج IC الأمامي = 14 قطعة ، درج IC محدد من قبل المستخدم

    نظام الرؤية الكاميرات المزدوجة (الكاميرات العلوية والسفلية)
    قيادة نظام محرك سيرفو للتحكم في حلقة مغلقة ، تأكد من عدم فقد الخطوة أبدًا
    كشف الإرجاع الذاتي للمحور Z نعم ، يمنع كسر الفتحات
    سحب دبوس العودة الذاتية نعم ، منع كسر دبوس السحب
    تسرب طريقة كشف المواد كشف الفراغ ، كشف الرؤية
    سرعة التركيب 4000cph (رؤية قبالة) ؛2800cph (الرؤية على)
    دقة التركيب ± 0.025 مم
    مكونات 0402-5050 ، SOP ، QFN ، (عرض الشريط: 8 مم ، 12 مم ، 16 مم ، 24 مم)
    أبعاد الآلة L 960 مم * W 705 مم * 335 مم
    مضخة فراغ -92KPA (2 قطعة ، مدمجة ، نوع كتم الصوت)
    مصدر الهواء الخارجي لا حاجة (مضخة فراغ كتم مدمجة في الآلة 2 قطعة)
    كمبيوتر خارجي نعم (برنامج متوافق مع windows7)
    الجهد االكهربى 220 فولت (110 فولت) ، 50 هرتز 60 هرتز
    الوزن الصافي 65 كجم
    برنامج متوافق مصمم ألتيوم ، Protell99SE ، PADS ، Kicad ، Eagle ، Cadint ، Cadence Orcad ، Cadence Allegro ، PROTEUS..etc



    3. معلمة فرن إنحسر (تحديث جديد مع مروحة):



    منطقة اللحام القصوى: 20 × 20 سم

    الحجم: 68.4 × 50.4 × 22.5 سم

    الطاقة المقدرة: 1500 واط

    فترة العملية: 1 ~ 8 دقيقة

    العرض: AC110V ~ AC220V / 50 ~ 60HZ



    الصور كالتالي:

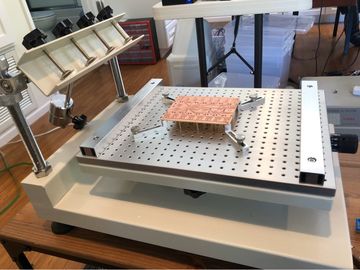

    1. طابعة استنسل (دقة عالية)
    خط تصنيع SMT 300 * 400 مم 0

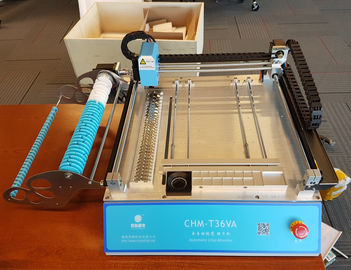

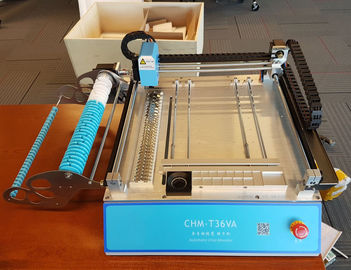

    2. اختيار ووضع الجهاز مع نظام الرؤية (تحتاج جهاز كمبيوتر خارجي)


    خط تصنيع SMT 300 * 400 مم 1



    ميزة تنافسية:



    1. برنامج ملائم ، نظام لينوكس مدمج للآلة ، لوحة رئيسية صناعية مستقرة جدًا ، عملية مستقلة ، لا تحتاج إلى كمبيوتر خارجي ، عملية أكثر سهولة وملاءمة.
    2. نظام CCD للكاميرات العلوية والسفلية يصحح موضع كل مكون بدقة عالية ، خاصة بالنسبة لـ IC (بحد أقصى 22 * ​​22 مم).
    3. تدعم الآلة جميع أنواع المكونات المختلفة ، من 0402 ، 0603- QFN ، وكذلك قطع الشريط ، أنبوب IC ، أو IC بالجملة.يمكن للآلة وضع أنواع متعددة من ثنائي الفينيل متعدد الكلور.
    4. لديها تركيبات تثبيت PCB مرنة ، ولديها صينية IC مخصصة ، مغذي IC كبير أمامي ، مريح للغاية.
    5. يمكن للرؤية أيضًا تصحيح نقطة أصل آلة التصحيح ، تأكد من صحة نقطة الأصل.
    6. 2 رأس / 4 رؤوس مع فوهات Juki عالية الدقة مع مغناطيس ، لا حاجة للفك باستخدام مفتاح الربط ، يمكن للفوهات تدوير الزاوية -180 درجة ~ +180 درجة.وضع الارتفاع قابل للتعديل.أقصى ارتفاع للمكونات المكونة من 4 مسلسلات 5 مم و 5 سيريل ارتفاع أقصى 10 مم.
    7. 4 دبوس سحب آلة serails يعود تلقائيًا لتجنب الفوهات المكسورة ، لا يتم تعليق دبوس السحب.5 آلة مسلسل باستخدام التغذية التلقائية للمغذي الهوائي Yamaha ، سرعة أكبر.
    8. كشف المحور Z ، يمكن لرأس التنسيب الكشف التلقائي عن الارتفاع والزاوية ، والعودة التلقائية إلى الأصل لمنع أي كسر.
    9. التحكم في الحلقة المغلقة ، المحور X ، Y مع المشفر ، المحرك لا يفقد الخطوات أبدًا.
    10. يتم معايرة ثنائي الفينيل متعدد الكلور بواسطة كاميرتي رؤية (سوف تجد الآلة نقطتين تلقائيًا) ، قم بتعديل إزاحة ثنائي الفينيل متعدد الكلور.معايرة نقطتين فقط ، مكونات الباقي سوف تصحح تلقائيًا ، يمكن أن تكون المعايرة سريعة ودقيقة لثنائي الفينيل متعدد الكلور ، لا تحتاج إلى الاهتمام بالإزاحة ، لا حاجة لحساب الإدخال.
    11. يأتي مع كشف الفراغ ، إذا امتص أحد المكونات معوجًا ، فسوف يرميها تلقائيًا إلى منطقة التغذية ، ثم يختار واحدًا جديدًا لتركيبه مرة أخرى.
    12. يأتي مع كشف الرؤية ، الكاميرا سوف تصحح زاوية المكون تلقائيًا وتوضع على لوحة PCB في المكان المناسب.إذا لم يلتقط الرؤوس المكونات ، فسوف تكتشفها الكاميرا وتعود للاختيار مرة أخرى ، 3 مرات لا تلتقط ، سوف تنبه الآلة وتتوقف.
    13. في حالة نقص المواد سيتم الكشف التلقائي ، ثم التنبيه.بعد توريد المواد ، ثم مواصلة العمل ، لا حاجة لإعادة البدء.
    14. دعم أي عدد من دفعة الكلور.
    15. إذا لم يكن هناك ملف ثنائي الفينيل متعدد الكلور ، أو لا تستخدم برنامج تحميل ملف العمل ، يمكنك إنشاء ملف جديد للبرنامج.
    16. يأتي مع أداة التحويل (إصدار الكمبيوتر الشخصي) ، وتحرير ملف العمل على الكمبيوتر وتحميل ملف العمل إلى الجهاز عن طريق منفذ USB ، بسرعة وسهولة.
    17. دعم خطوة واحدة.

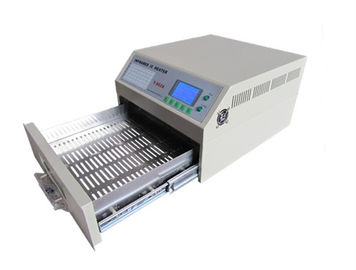

    3. فرن إنحسر (نوع جديد مع مروحة)

    خط تصنيع SMT 300 * 400 مم 2
