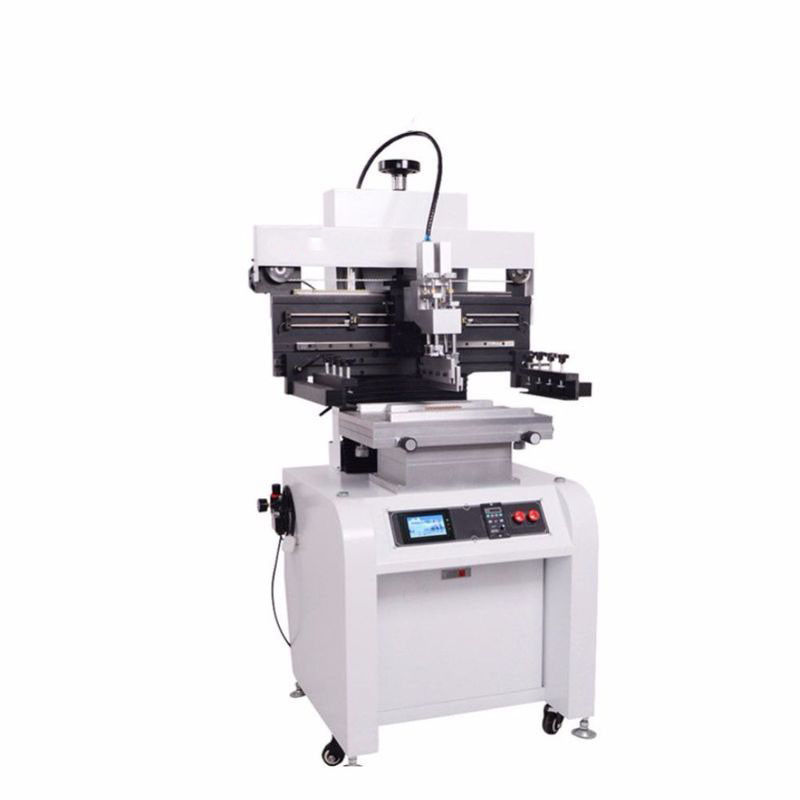

طابعة استنسل لصق اللحام 50 * 50 مللي متر

ﺎﺘﺼﻟ ﺍﻶﻧ

مفصلة وصف المنتج

شرط:	جديد	بعد خدمة الضمان:	دعم فني بالفيديو
موقع الخدمة المحلية:	لا يوجد	موقع صالة العرض:	لا يوجد
ضمان:	سنة واحدة	توفير خدمة ما بعد البيع:	دعم فني بالفيديو
اسم:	طابعة شاشة لصق شبه تلقائي	أحجام طاولة الطباعة:	300 * 400 مم (أو حسب الطلب)
حجم الإطار:	370 * 470 مم ، 420 * 520 مم ، 550 * 650 مم	حجم ثنائي الفينيل متعدد الكلور:	50 * 50 مم ~ 300 * 400 مم
سمك الكلور:	0.2 - 5.0 مم	تم إصلاح موضع الطباعة:	PCB الخارجي أو تحديد المواقع دبوس
الضبط الدقيق للوحة القاعدة:	أمامي / خلفي ± 10 مم R / L ± 10 مم	دقة الطباعة:	± 0.02 مم
الدقة التكرارية:	± 0.05 مم	التباعد الأدنى:	0.35 ملم
إبراز:	طابعة استنسل PCB مقاس 50 * 50 مم , طابعة استنسل لصق لحام 50 * 50 مم , طابعة استنسل لصق لصق اللحام 0.35 مم

طابعة استنسل لصق لصق شبه تلقائية

مقدمة المنتج:

1. استخدام سكة التوجيه الدقيقة ومحرك الاستيراد لدفع تحويل مقعد الشفرة ، والطباعة ، والدقة العالية.

2. يمكن أن تدور مكشطة الطباعة 45 درجة ثابتة ، ويسهل استنسل الطباعة وتنظيف الممسحة واستبدالها.

3. يمكن تعديل كتلة الكاشطة قبل وبعد الشفرة ، لاختيار موضع الطباعة الصحيح.

4. مدمج مع أسطوانة الطباعة ذات الأخدود الثابت ورقم التعريف الشخصي ، وسهولة التركيب والتعديل ، للطباعة على الوجهين الفرديين.

5. طريقة إصدار المدرسة لتحريك شبكة فولاذية ، جنبًا إلى جنب مع (PCB) ، X ، Y ، Z. ضبط دقيق مناسب.

6. يمكن ضبطها في اتجاه واحد وثنائي الاتجاه ، مجموعة متنوعة من طرق الطباعة.

7. مع وظيفة العد التلقائي لتسهيل إنتاج إحصاءات الإخراج.

8. زاوية الشفرة القابلة للتعديل ، الشفرة الفولاذية ، مكشطة المطاط مناسبة.

9. شاشة تعمل باللمس مع وظيفة شاشة التوقف ، يمكن تعديل الوقت لحماية حياة الشاشة التي تعمل باللمس.

10. عرض سرعة الطباعة ، يمكن تعديلها.

المعايير الفنية
وظيفة	تستخدم هذه الوحدة لطباعة معجون اللحام على لوحة PCB
أحجام طاولة الطباعة	300 × 400 مم (أو حسب الطلب)
حجم الإطار	370 × 470 مم ، 420 × 520 مم ، 550 × 650 مم
حجم ثنائي الفينيل متعدد الكلور	50 × 50 ~ 300 × 400 ملم
سمك ثنائي الفينيل متعدد الكلور	0.2 - 5.0 مم
تم إصلاح وضع الطباعة	ثنائي الفينيل متعدد الكلور الخارجي أو دبوس لتحديد المواقع
صقل لوحة القاعدة	الأمامي / الخلفي ± 10 مم R / L ± 10 مم
دقة الطباعة	± 0.02 مم
دقة متكررة	± 0.05 مم
الحد الأدنى من التباعد	0.35 ملم
ضغط جوي	4-6 كجم / سم 2
مزود الطاقة	220 فولت 50/60 هرتز 100 واط

مواصفات
نموذج رقم	HR-1068	HR-1068A	HR-1068B	HR-1068C
حجم ثنائي الفينيل متعدد الكلور (L × W) ~ (L × W) مم	(50 × 50) ~ (300 × 400)	(50 × 50) ~ (300 × 600)	(50 × 50) ~ (300 × 1200)	(50 × 50) ~ (300 × 1500)
حجم شبكة الصلب (L × W) مم ~ (L × W) مم	(370 × 470 ~ (550 × 650)	(370 × 470) ~ (550 × 850)	(370 × 470 ~ (550 × 1450)	(370 × 470) ~ (550 × 1750)
أحجام طاولة الطباعة (L × W) مم	300 × 400	300 × 650	300 × 1250	400 × 1550
حجم الآلة (L × W × H) مم	٨٦٠ × ٧٦٠ × ١٧٠٠	1060 × 760 × 1700	1660 × 760 × 1700	1960 × 760 × 1700
وزن	260 كجم	300 كجم	340 كجم	380 كجم
