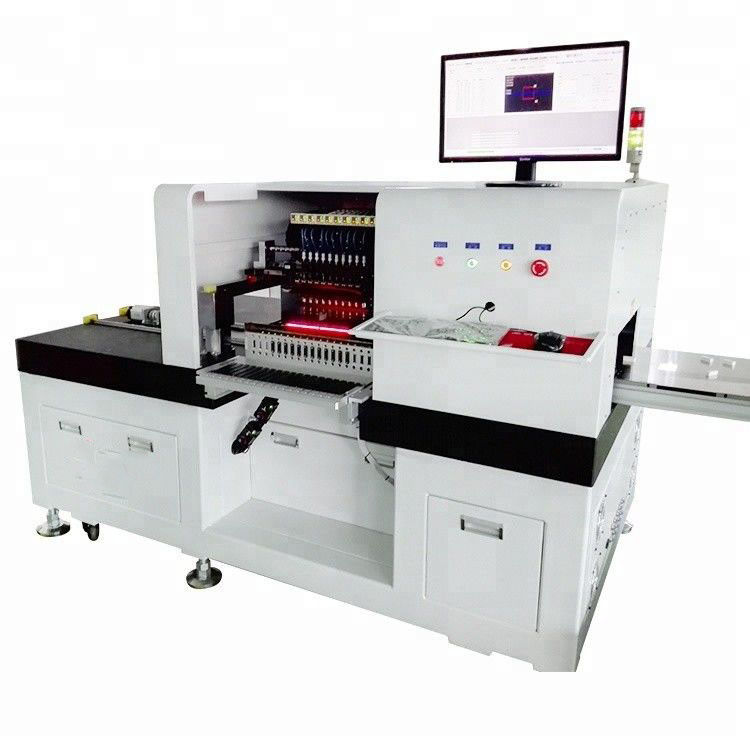

50000CPH آلة انتقاء ووضع التلقائي

50000CPH آلة انتقاء ووضع التلقائي

    • 50000CPH Automatic Pick And Place Machine
    • 50000CPH Automatic Pick And Place Machine
    • 50000CPH Automatic Pick And Place Machine
    • 50000CPH Automatic Pick And Place Machine
  • 50000CPH Automatic Pick And Place Machine

    تفاصيل المنتج:

    مكان المنشأ: الصين
    اسم العلامة التجارية: OEM
    إصدار الشهادات: CE , ISO

    شروط الدفع والشحن:

    الحد الأدنى لكمية: وحدة 1
    الأسعار: negotiable
    تفاصيل التغليف: تصدير التعبئة القياسية
    وقت التسليم: 15-20 يومًا
    شروط الدفع: L / C ، T / T ، ويسترن يونيون ، باي بال
    القدرة على العرض: 100pcs شهريا
    ﺎﺘﺼﻟ ﺍﻶﻧ
    مفصلة وصف المنتج
    اسم المنتج: SMT التلقائي آلة اختيار ومكان سرعة: 38000CPH-50000CPH
    الدقة: 0.05 ملم الطاعم: 14 قطعة من المغذيات 8 مم
    وزن: 1200 كجم مزود الطاقة: 220 فولت ، 50 هرتز ،
    يعدل أو يكيف: نعم دقة الموضعية: ± 0.05 مم
    أكبر منطقة لوحة الدوائر: 1200 × 380 مم البعد: 2000 مم (L) * 1050 مم (عرض) * 1400 مم (الارتفاع)
    قوة: 1.2 كيلو واط نظام التشغيل: WINDOWS XP و WIN 7
    إبراز:

    38000CPH آلة الالتقاط والمكان الأوتوماتيكية

    ,

    50000CPH LED Pick And Place Machine

    ,

    50000CPH التلقائي آلة الانتقاء والمكان

    50000CPH التلقائي انتقاء ووضع آلة





    وصف


    1 ، Mount: Mount 0603 to 7272 يمكنه تلبية جميع مواصفات مكونات SMD LED.بالإضافة إلى كل مستوى LED المستوي ، يمكن إنتاج مكونات إلكترونية أخرى (مثل المقاومات والمكثفات) و LED عالية الطاقة والعدسة.
    2 ، تحديد المواقع بدقة: كتلة تحديد المواقع هي الطريقة الأكثر ملاءمة لتحديد موضع الركيزة ، وأصل نقطة التباين ، وتحديد المواقع بدقة (دقة أقل من 0.05 مم).مدى زاوية جبل 0-360 درجة ، دقة 0.1 درجة.كل فوهة شفط مستقلة عن الزاوية ، وستة كاميرات للتعرف على العناصر ، بالإضافة إلى مصباح LED يمكنها تركيب المصابيح التقليدية ، ومصباح المصباح ، والمصباح ، والمصباح ، ومصباح السقف ، وأنبوب الدرابزين ، وقوة محرك LED ، وسلسلة المصباح النحاسي وما إلى ذلك. شنت بحرية.
    3 ، دقة عالية: محور X ، Y ، W مجهز بمسمار كروي دقيق وسكة توجيه ، ومحور Z 6 مجموعات من محرك المحرك المستورد ، ويعزز التنسيق السلس لحركة المعدات ، ويقلل من الضوضاء غير الطبيعية ، ويحسن بشكل كبير دقة وسرعة رقعة قماشية.
    4 ، مواصفات SMT: المنصة 1200X310mm ، تنطبق على السوق الحالي لمنتجات LED بنسبة 99٪ ؛ يمكن لصق لوحة PCB بأشكال مختلفة ، بدون مشابك ، ويمكن لصقها بطول 1.2-1.5 متر لوحة PCB
    5 ، النظام المرئي ، البرمجة المرئية للبرمجة عبر الإنترنت ، وهي عبارة عن كاميرا كاميرا رقمية عالية الدقة ، ليست هناك حاجة لإدخال العناصر وإحداثيات تحديد المواقع يدويًا ؛باستخدام التعرف التلقائي على الكاميرا المرئية ، لضمان دقة التثبيت.
    6 ، واجهة البرنامج بسيطة وأنيقة ، وعملية وعملية ، والبرمجة المرئية عبر الإنترنت ، وتعرض جميع الإحداثيات في برنامج الفرض ، وضبط إحداثيات النقطة ، من أجل تحقيق تثبيت عالي الدقة ، بدون عنصر إدخال يدوي الإحداثيات ، سريعة ومريحة ، بسيطة وواضحة ، مقترنة بالاحتياجات الفعلية للعديد من الشركات المصنعة لمصنعي LED R & D التصميم.
    7 ، YAMAHA Feeder: تكوين الماكينة 6 قطعة 8 مم YAMAHA Feida (اختياري أيضًا مع Fuji electric Feida) ، عمر خدمة طويل ، ثبات عالي ، سرعة عالية.



    المعايير الفنية:



    أكبر منطقة للوحة الدائرة

    1200 × 380 مم

    أقصى مدى متحرك

    المحور X 1220 مم ، المحور Y 430 مم

    المحور Z أقصى مدى متحرك

    12 ملم

    سرعة التصحيح النموذجية

    38000cph-52000cph

    سرعة التصحيح النموذجية لعدسة LED

    35000cph-45000cph

    نظرية سرعة التصحيح القصوى

    50000cph

    دقة الموقع

    ± 0.05 مم

    طريقة الموقع

    مارك بوينت كاميرا + كاميرا بصريه لتحديد المواقع

    يمكن وضع المكونات

    0603 أعلاه إلى 7272 مقاومات ومكثفات ، وجميع أنواع 0603 و 3528 ، 5050 ، 5630 ، 5730 ، تلبي وضع شريحة SOP SOT ، ومتوافقة مع جميع أنواع مكونات SMD ذات الرقاقة عالية الطاقة ، ووضع عدسة LED

    طريقة البرمجة

    البرمجة الرسومية بالحاسوب + تموضع الكاميرا المرئية

    الطاعم المطبق

    8 مم ، 12 مم ، 16 مم و 24 نوع الحزام المغذي ، أو لوحة الاهتزاز

    عدد المغذيات

    مغذيات 18 قطعة قياسية من 8 مم أو 12 مم ، أو 2 قطعة 4 قنوات اهتزاز لوحة

    فوهات

    فوهة JUKI 504 و 505 و 506

    المنتج

    أنبوب الفلورسنت LED ، حزام الضوء الناعم ، محرك الطاقة ، أنبوب الدرابزين ، الوحدة النمطية ، العرض وتطبيقات LED الأخرى

    نظام التشغيل

    WINDOWS XP ، WIN 7

    الضغط السلبي

    مصدر هواء خارجي 0.55 ميجا باسكال

    القوة والمعدل

    220 فولت ، 50 هرتز ، 1.2 كيلو واط

    وزن

    1200 كجم

    البعد

    2000 مم (L) * 1050 مم (عرض) * 1400 مم (ح)



    ميزات المنتج الرئيسية:



    1. تستخدم المنصة محرك سيرفو ياباني باناسونيك ، مدار مستورد ، يضمن ثبات ودقة التحكم للمنصة المتنقلة.
    2. المحور X ، Y يعتمد محرك سيرفو باناسونيك ، مع دليل خطي مستورد ، يضمن التصحيح العالي الدقة والسرعة العالية واستقرار الدرجة الأولى.
    3. 4 مجموعات عالية السرعة بعد فتح العمل في نفس الوقت ، وتحسين أداء المعدات بشكل كبير.تحت رأس الشفط يعتمد سكة التوجيه المستوردة ، الدقة العالية والمتانة الطويلة.
    4. من السهل فهم طريقة البرمجة الرسومية ، وتحسين راحة العملية بشكل كبير ، وتحديد المواقع المساعدة البصرية التلقائية ، ودقيقة ومريحة.
    5. إن اختيار مجموعة متنوعة من آلات الخلط ، يمكن أن يلبي متطلبات مكونات التغليف LED المختلفة لـ SMT.
    6. يتم التحكم فيها بواسطة كمبيوتر التحكم الصناعي + وحدة تحكم خاصة مستقلة ، استقرار النظام ، عملية بسيطة ، سهلة التعلم.
    7. برنامج قوي ، وإحداثيات برمجة باستخدام العرض الرقمي والرسومي ، وتصحيح الإحداثيات والتغيير مناسب ، وعملية الإنتاج لتقدم ومكونات تصحيح العرض الرسومي ، والدعم مناسب.
    8. يستخدم البرنامج نظام قاعدة البيانات ، ويمكن تخزين أنواع مختلفة من برمجة ثنائي الفينيل متعدد الكلور ، ومكالمات مريحة ، وبرمجة منتجات جديدة ، ودعوة للحياة.
    9. المنصة ، المحور Y ، المحور X يمكن أن يتحرك يدويًا ، تعديل سرعة الحركة الحرة ، تحقيق نقطة تعسفية يمكن أن تصل يدويًا ، برمجة مريحة.
    10. نظام الكشف عن الضغط السلبي المستورد ، للكشف الدقيق عن مادة الامتصاص ، ومنع تسرب المواد والمستخرج بشكل فعال.
    11. مولد ضغط سلبي مدمج به ضوضاء منخفضة وعمر خدمة طويل وضغط فراغ ثابت.
    12. التكوين القياسي: 1 مجموعة من كمبيوتر التحكم الصناعي ، فتح أربع مجموعات ، فوهة الشفط 12 ؛
    13. اختياري: يتطابق مع مغذي ياماها 8 مم و 12 مم و 16 مم و 24 مم ؛ضاغط الهواء.
