Beijing Silk Road Enterprise Management Services Co.,LTD
شركة بكين سيلك رود لخدمات إدارة المشاريع المحدودة
شركة بكين سيلك رود لخدمات إدارة المشاريع المحدودة
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | OEM |
| إصدار الشهادات: | CE , ISO |
| الحد الأدنى لكمية: | وحدة 1 |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | تصدير التعبئة القياسية |
| وقت التسليم: | 15-20 يومًا |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 100pcs شهريا |
| شرط: | جديد | بعد خدمة الضمان: | الدعم الفني للفيديو ، الدعم عبر الإنترنت |
|---|---|---|---|
| موقع الخدمة المحلية: | لا يوجد | موقع صالة العرض: | لا يوجد |
| تفتيش الفيديو الخارج: | قدمت | تقرير اختبار الماكينات: | قدمت |
| نوع التسويق: | منتج عادي | ضمان المكونات الأساسية: | سنة واحدة |
| المكونات الأساسية: | محرك | توفير خدمة ما بعد البيع: | دعم فني بالفيديو ، قطع غيار مجانية ، دعم عبر الإنترنت |
| اسم المنتج: | آلة SMT أوتوماتيكية عالية السرعة | تصاعد السرعة: | 12000CPH |
| حجم المكون: | 0603-43 مم QFP / BGA | حجم ثنائي الفينيل متعدد الكلور: | 50 * 50 - 460 * 360 مم |
| سمك الكلور: | 0.5 مم إلى 2.6 مم | الجهد الكهربائي: | تيار متردد 3 مراحل 200 فولت ± 10٪ ، 50/60 هرتز |
| قوة: | 2.5-5.0 كيلو فولت أمبير | ضغط جوي: | 0.5-0.7 ميجا باسكال (5.1 ~ 7.1kgf / سم 2) |
| حجم الجهاز: | 1200 ملم (W) * 1700 ملم (D) * 1545 ملم (H) | وزن الآلة: | 1730 كجم |
| إبراز: | 12000CPH SMT Mounting Machine,2.6mm SMT Mounting Machine,12000CPH smt mounter Machine |
||
|
اسم المنتج
|

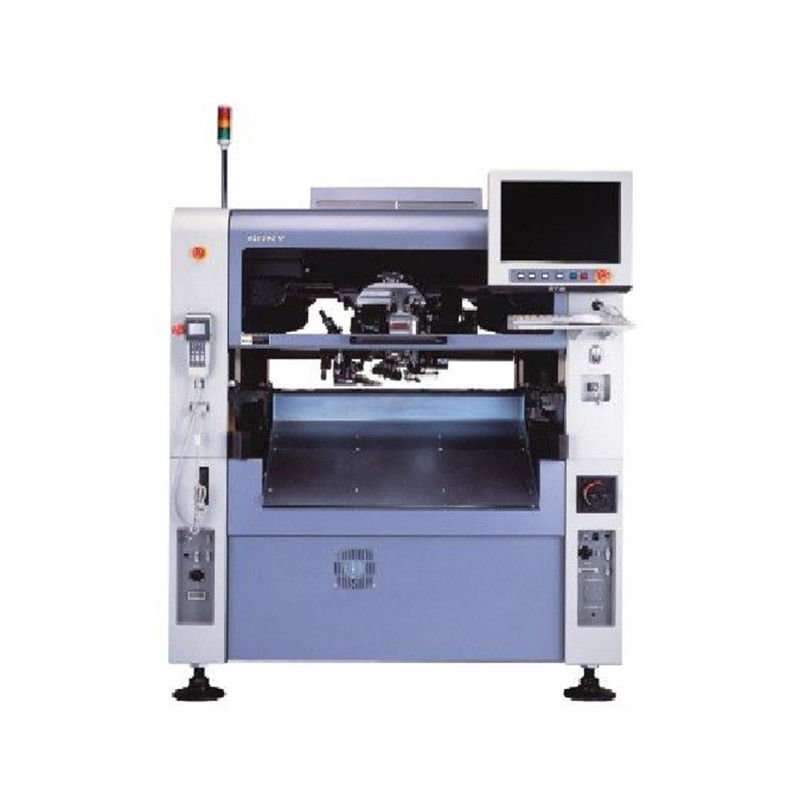

آلة SMT أوتوماتيكية عالية السرعة
|
|
سرعة التركيب
|
12000 CPH
|
|
حجم المكون
|
0603-43 مم QFP / BGA
|
|
دقة التركيب
|
± 50μm @ μ + 3σ / رقاقة ； ± 30μm @ μ + 3σ / QFP
|
|
حجم ثنائي الفينيل متعدد الكلور
|
50 * 50 - 460 * 360 ملم
|
|
البصرية
|
كاميرا طيران + كاميرا ثابتة عالية البكسل
|
|
تصاعد الرأس
|
1 رأس 6 فوهات
|
|
سمك المكون
|
0402 (01005) -12 مم IC (كاميرا محمولة) 6 مم -25 مم IC (كاميرا ثابتة)
|
|
سمك ثنائي الفينيل متعدد الكلور
|
0.5 مم إلى 2.6 مم
|
|
عدد المغذيات
|
48
|
|
جهد الطاقة
|
تيار متردد 3 مراحل 200 فولت ± 10٪ ، 50/60 هرتز
|
|
قوة
|
2.5-5.0 كيلو فولت أمبير
|
|
ضغط جوي
|
0.5-0.7 ميجا باسكال (5.1 ~ 7.1 كجم / سم 2)
|
|
حجم الآلة
|
1200 مم (ث) * 1700 مم (د) * 1545 مم (ح)
|
|
وزن الآلة
|
1730 كجم
|
|
استخدم البيئة
|
درجة الحرارة المحيطة 15 ℃ 30 ℃
الرطوبة المحيطة 30٪ 70٪ (بدون تكاثف) |
|
ضوضاء العمل
|
35-65 ديسيبل
|
|
طريقة التصحيح
|
نظام رؤية الماكينة ، تصحيح رؤية MARK متعدد النقاط
|
|
نظام القيادة
|
سيرفو التيار المتردد ، محرك التيار المتردد
|
|
نقل البيانات
|
3.5 بوصة قرص مرن / مدخل واجهة USB
|
|
نظام التشغيل
|
واجهة التشغيل الصينية والإنجليزية واليابانية (منصة التحكم في نظام WINDOWS)
|
|
وضع التحكم
|
اوتوماتيك كليا
|
مزايا المنتج
1. 4 قطع من الكاميرات: 2pc من Mark ، و 2 جهاز كمبيوتر من كاميرات التعرف عالية السرعة ، تتعرف بشكل متزامن ، وتضمن بشكل فعال سرعة التثبيت والدقة.
2. محرك XY يستخدم قضيب برغي كروي مستورد عالي الدقة + دليل خطي ثقيل مستورد ، تموضع سريع ، ضوضاء منخفضة ، دقة عالية.
3. محرك سيرفو ومحرك ، دليل خطي دقيق ، مولد فراغ ، فوهات عالية الدقة ، نظام متكامل للتغذية التلقائية و IPC عالي التكوين - دقة عالية ، ثبات قوي ، وعد بالتركيب الثابت لمدة 24 ساعة.
4 ، وضع التثبيت الجديد: تم إصلاح لوحة PCB ، ويتحرك الرأس في اتجاه محور XYZ.عند توصيل مكونات عالية ، يتم تحسين الاستقرار.
التكوين المرجعي
1. نظام التحكم: الكمبيوتر الصناعي + بطاقة التحكم بالحركة الدقيقة
2. نظام البرمجيات: ETON نظام تشغيل مطور بشكل مستقل
3. محرك الحركة: محرك خطي الرفع المغناطيسي
4. تصميم الفوهة: تطوير أنواع مختلفة من الفوهات بشكل مستقل
5. جهاز انزلاق: لولب دقيق + سكة توجيه خطية
6. الجهاز المرئي: تمييز نقطة التعرف + التعرف على المكونات + التعرف على دقة عالية
7. المغذي: اعتماد مغذي كهربائي دقيق
